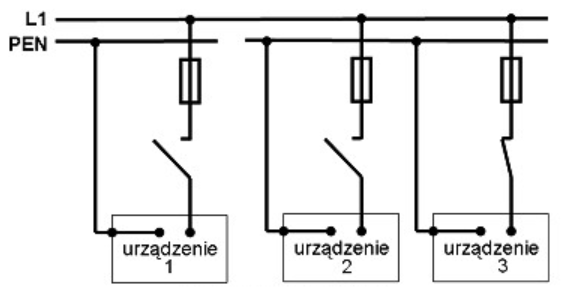

Jaki skutek spowoduje przerwanie przewodu ochronno-neutralnego w jednofazowym obwodzie układu sieci TN-C, którego schemat przedstawiono na rysunku?

Przerwanie przewodu ochronno-neutralnego (PEN) w układzie TN-C to niezwykle ważna kwestia. W przypadku takiego przerwania, obudowy urządzeń podłączonych do sieci mogą znajdować się pod napięciem. Dzieje się tak, ponieważ przewód PEN pełni podwójną funkcję: ochronną oraz neutralną. W momencie jego przerwania, obwód ochronny zostaje przerwany, a napięcie może pojawić się na obudowach urządzeń, zwłaszcza gdy inne urządzenia w obwodzie są załączone, co powoduje, że prąd szuka drogi powrotu do źródła. W kontekście podanego pytania, jeśli urządzenie 3 jest załączone, a urządzenie 2 wyłączone, to na ich obudowach może pojawić się napięcie, co jest bezpośrednim skutkiem przerwania przewodu PEN. To sytuacja niebezpieczna, mogąca prowadzić do porażenia prądem. Właśnie dlatego standardy, takie jak PN-HD 60364, kładą nacisk na prawidłowe wykonanie instalacji elektrycznych oraz stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które mogą nie zadziałać w takim układzie. W praktyce, regularne przeglądy instalacji oraz stosowanie się do dobrych praktyk mogą zapobiec takim sytuacjom.
