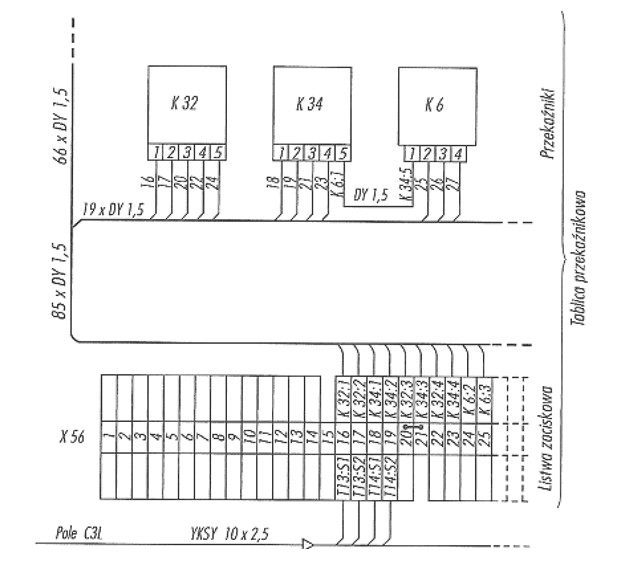

Ze schematu połączeń tablicy przekaźnikowej przedstawionego na rysunku wynika, że zacisk 1 przekaźnika 32 należy połączyć z zaciskiem

Znakomicie, poprawna odpowiedź to 16 listwy zaciskowej. Zacisk 1 przekaźnika 32 musi być połączony z tym konkretnym zaciskiem na listwie, co wynika bezpośrednio ze schematu. W praktyce, takie połączenia są kluczowe dla prawidłowego działania układów sterujących. Przekaźniki to urządzenia, które umożliwiają zarządzanie obwodami elektrycznymi poprzez małe sygnały, co czyni je nieodzownymi w automatyce przemysłowej. Warto zwrócić uwagę na standardy dotyczące okablowania, takie jak odpowiednie oznakowanie przewodów, co ma na celu uniknięcie pomyłek. W codziennym użyciu, takie połączenia pomagają w automatyzacji procesów, np. w sterowaniu oświetleniem czy systemami zabezpieczeń. Dobrze połączone układy są podstawą niezawodności i bezpieczeństwa instalacji elektrycznych. Zrozumienie tego aspektu może być kluczowe w pracy z bardziej zaawansowanymi systemami.
