Przedstawiony na rysunku układ pomiarowy pozwala na wyznaczenie

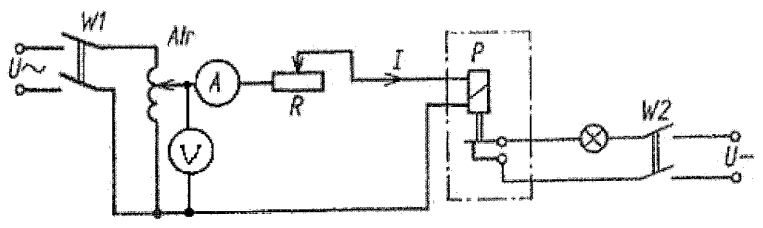

Układ pomiarowy przedstawiony na rysunku jest typowym układem do badania prądu zadziałania przekaźnika. To kluczowy aspekt w automatyce zabezpieczeniowej, gdzie przekaźniki pełnią rolę detektorów stanów niepożądanych, na przykład przeciążeń. Prąd zadziałania to minimalny prąd, przy którym przekaźnik przełącza swój stan, co jest niezbędne do prawidłowego działania systemu ochrony. W praktyce, ustawienie właściwego prądu zadziałania może zapobiegać fałszywym alarmom bądź niewłaściwemu działaniu systemu. Aby to osiągnąć, stosuje się regulowany opornik (rezystor R) do precyzyjnego ustawienia wartości prądu. Przykładowo, w systemach dystrybucji energii elektrycznej, takie testy są niezbędne do kalibracji przekaźników przed ich użyciem w polowych warunkach. Moim zdaniem, opanowanie tej wiedzy jest fundamentem dla każdego, kto chce zajmować się projektowaniem i utrzymaniem systemów automatyki.
