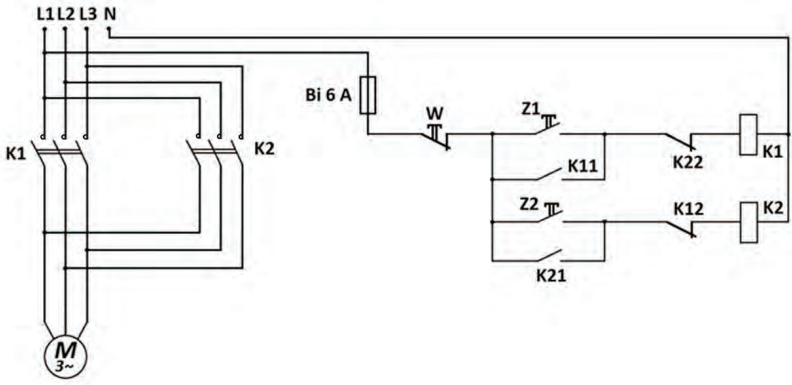

Jaką funkcję pełni układ zasilania i sterowania silnika indukcyjnego trójfazowego, którego schemat przedstawiono na rysunku?

Zmiana kierunku wirowania wału silnika to kluczowa funkcja w wielu aplikacjach przemysłowych, gdzie konieczna jest precyzyjna kontrola ruchu. W układach sterowania silnikami indukcyjnymi trójfazowymi, zmiana kierunku obrotów jest realizowana przez zamianę miejscami dwóch faz. W przedstawionym schemacie wykorzystuje się do tego styczniki K1 i K2. Gdy K1 jest zamknięty, silnik obraca się w jednym kierunku. Kiedy zamkniemy K2 zamiast K1, kierunek obrotów zmienia się na przeciwny. Takie rozwiązanie jest bardzo powszechne i zgodne z normami, takimi jak IEC 60947-4-1, które dotyczą aparatów łączeniowych. Praktyczne zastosowanie to np. wciągarki, gdzie zmiana kierunku pracy jest wymagana do podnoszenia lub opuszczania ładunku. Dodatkowo, stosowanie styczników i przekaźników czasowych pozwala na automatyzację procesu, co zwiększa bezpieczeństwo i efektywność całego systemu. Ważne jest również, by pamiętać o odpowiednim zabezpieczeniu obwodu, co zapewni bezawaryjne działanie i ochronę przed przeciążeniami.
