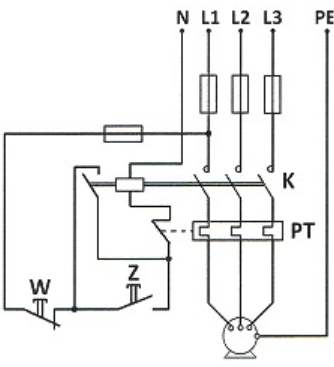

Na rysunku przedstawiono schemat układu zasilającego silnik trójfazowy. Które z wymienionych zdarzeń może wystąpić, jeśli w wyniku zadziałania układu SPZ w sieci zasilającej nastąpi zanik napięcia trwający około 1 sekundy?

Wybrana odpowiedź odnosi się do wyłączenia układu sterującego i to faktycznie jest najczęstszy efekt chwilowego zaniku napięcia w sieci zasilającej, szczególnie przy zastosowaniu układów SPZ (samoczynne ponowne załączenie). W praktyce wygląda to tak: kiedy napięcie zanika, stycznik (oznaczony jako K na schemacie) zostaje odłączony, bo cewka stycznika nie jest już zasilana. Układ sterowania nie ma energii, więc następuje przerwanie pracy silnika. To też zabezpiecza maszynę przed niekontrolowanym ponownym rozruchem po powrocie napięcia, jeżeli nie przewidziano automatycznego załączenia. Często zgodnie ze standardami, np. PN-EN 60204-1, projektuje się obwody sterowania tak, żeby po zaniku zasilania wymagały ponownego świadomego uruchomienia przez operatora. Moim zdaniem, takie rozwiązanie jest mega bezpieczne, bo chroni zarówno człowieka, jak i maszynę. W wielu zakładach przemysłowych to wręcz wymóg BHP. Dodatkowo, bardzo ważna sprawa – chwilowy zanik napięcia nie powoduje uszkodzeń elementów, tylko sprawia, że cały układ się wyłącza i dopiero interwencja operatora pozwala na ponowne uruchomienie. Dzięki temu można uniknąć sytuacji, że maszyna nagle sama ruszy po powrocie zasilania. Takie rozwiązania są standardem w automatyce przemysłowej i moim zdaniem to jedna z najbardziej praktycznych rzeczy, jaką można zapamiętać z tego tematu.
