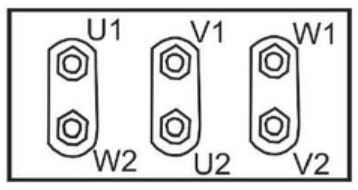

Na podstawie schematu połączeń tabliczki zaciskowej silnika klatkowego, określ do których zacisków należy podłączyć przewód zasilający (L1, L2, L3) przy połączeniu uzwojeń w trójkąt.

Silnik klatkowy to jeden z najpopularniejszych typów silników elektrycznych, używanych w przemyśle do napędzania różnych urządzeń. Połączenie uzwojeń w trójkąt jest jedną z dwóch podstawowych metod połączenia uzwojeń w takim silniku - drugą jest połączenie w gwiazdę. W przypadku połączenia w trójkąt, uzwojenia są połączone końcami w zamkniętą pętlę, co oznacza, że napięcie zasilające jest przyłożone bezpośrednio do każdego uzwojenia. Ta metoda jest stosowana, kiedy silnik musi pracować przy pełnej mocy. Dlaczego U1, V1, W1? Właśnie te złącza muszą być podłączone do L1, L2, L3, ponieważ pozwalają na zamknięcie pętli połączeń uzwojeń, co prowadzi do efektywnej pracy silnika w trybie trójkąta. Dla osób pracujących w branży elektrycznej, zrozumienie schematów połączeń i zasad działania to podstawa. Dlatego ważne jest, by przy montażu zawsze kierować się dokumentacją techniczną oraz schematami producenta, co gwarantuje prawidłowe działanie urządzenia i minimalizuje ryzyko awarii. Moim zdaniem, znajomość takich podstawowych zasad jest kluczowa, bo pozwala uniknąć wielu problemów w praktyce.
