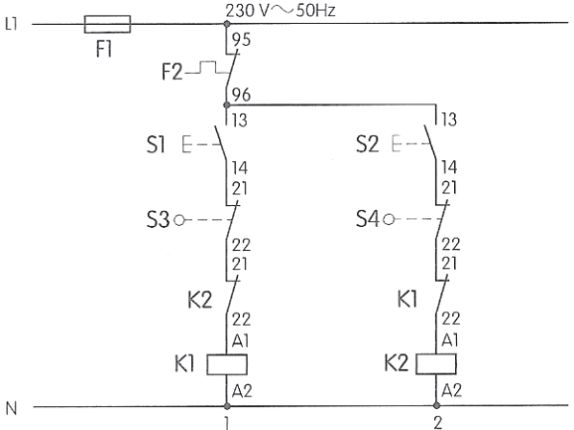

Poprawnie opisane elementy układu sterowania przedstawionego na rysunku to <br><br> <table><tr><td>1.</td><td>F1 – bezpiecznik topikowy</td></tr><tr><td>2.</td><td>F2 – zestyk przekaźnika termicznego</td></tr><tr><td>3.</td><td>S1 – przycisk zwierny „włącz"</td></tr><tr><td>4.</td><td>S2 – przycisk rozwierny „wyłącz"</td></tr><tr><td>5.</td><td>S3 – łącznik włączany kluczykiem</td></tr><tr><td>6.</td><td>S4 – łącznik włączany kluczykiem</td></tr><tr><td>7.</td><td>K1 – cewka stycznika</td></tr><tr><td>8.</td><td>K2 – cewka stycznika</td></tr></table>

Znakomicie, poprawna odpowiedź to 1,2,3,7,8. Spójrzmy, dlaczego te elementy są prawidłowe. F1 to bezpiecznik topikowy, który chroni obwód przed przeciążeniem – standard w systemach sterowania. F2, zestyk przekaźnika termicznego, zapewnia ochronę przed przegrzaniem, co jest kluczowe w aplikacjach przemysłowych. S1 to przycisk zwierny 'włącz' – podstawowy element włączający w układach. K1 i K2 to cewki styczników, które są sercem sterowania – umożliwiają załączanie i wyłączanie obwodów z wysokim prądem przy użyciu niskonapięciowego sygnału sterującego. W praktyce styczniki stosuje się w aplikacjach, gdzie potrzeba zdalnego sterowania układem. Każdy z tych komponentów odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i funkcjonalności systemu. Dobrze złożony układ sterowania to podstawa efektywnej automatyki. Warto pamiętać, że poprawne zrozumienie tych komponentów pomaga w projektowaniu i diagnozowaniu systemów, co jest niezbędne w codziennej pracy automatyka.
