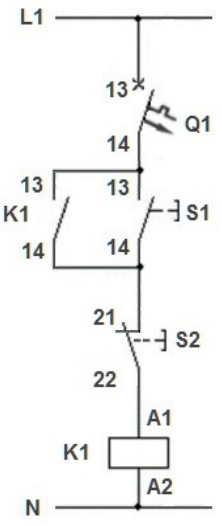

Na rysunku zamieszczono schemat układu sterowania stycznika załączającego grzejnik. Określ, na podstawie wyników pomiarów rezystancji zamieszczonych w tabeli, jakie uszkodzenie występuje w układzie. <br><br> <table><tr><th>Punkty pomiarowe</th><th>Rezystancja, Ω</th></tr><tr><td>L1 – Q1:13</td><td>0</td></tr><tr><td>Q1:13 – Q1:14(otwarty)</td><td>∞</td></tr><tr><td>Q1:13 – Q1:14(zamknięty)</td><td>0</td></tr><tr><td>Q1:14 – S1:13</td><td>0</td></tr><tr><td>Q1:14 – K1:13</td><td>0</td></tr><tr><td>K1:13 – K1:14(otwarty)</td><td>∞</td></tr><tr><td>K1:13 – K1:14(zamknięty)</td><td>0</td></tr><tr><td>S1:13 – S1:14(otwarty)</td><td>∞</td></tr><tr><td>S1:13 – S1:14(zamknięty)</td><td>0</td></tr><tr><td>K1:14 – S2:21</td><td>0</td></tr><tr><td>S1:14 – S2:21</td><td>0</td></tr><tr><td>S2:21 – S2:22(zamknięty)</td><td>0</td></tr><tr><td>S2:21 – S2:22(otwarty)</td><td>∞</td></tr><tr><td>S2:22 – K1:A1</td><td>0</td></tr><tr><td>K1:A1 – K1:A2</td><td>∞</td></tr><tr><td>K1:A2 – N</td><td>0</td></tr></table>

• APrzerwa w cewce stycznika.
• BBrak samopodtrzymania przycisku.
• CZwarcie przycisku rozwiernego.
• DBrak połączenia przycisku zwiernego z wyłącznikiem.
