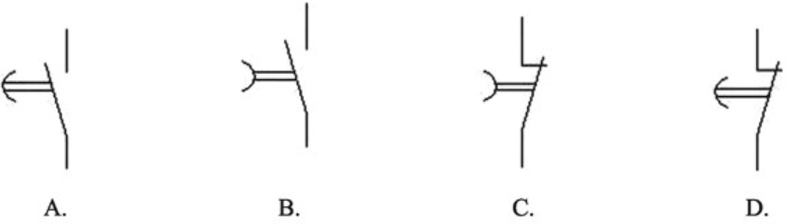

Na którym rysunku przedstawiono symbol graficzny zestyku zwiernego przekaźnika czasowego z opóźnieniem przy zamykaniu?

Odpowiedź A jest poprawna, ponieważ przedstawia symbol graficzny zestyku zwiernego przekaźnika czasowego z opóźnieniem przy zamykaniu. Tego typu przekaźniki są szeroko stosowane w automatyce przemysłowej do realizacji sekwencyjnych operacji. Symbol ten wskazuje, że zestyki zamykają się po upływie określonego czasu od aktywacji przekaźnika, co jest niezbędne w aplikacjach wymagających precyzyjnego czasu reakcji, na przykład w systemach konwejerowych. Praktyczne zastosowanie takich przekaźników obejmuje kontrolę procesów, gdzie dokładność czasowa ma kluczowe znaczenie. W standardach IEC 60617, ten symbol jest rozpoznawany jako reprezentacja zestyku zwiernego z opóźnieniem typu OFF-delay. Dzięki temu, systemy sterowania mogą działać bardziej elastycznie, zapewniając niezawodność i bezpieczeństwo operacji. Z mojego doświadczenia wynika, że prawidłowe zrozumienie symboli graficznych w schematach elektrycznych jest kluczowe dla efektywnego projektowania systemów automatyki.
