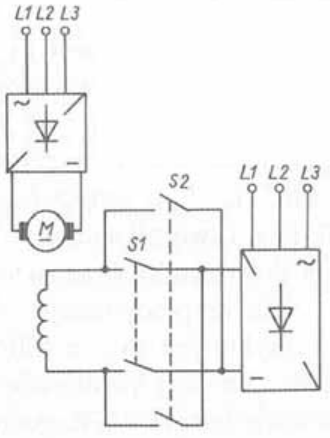

Rysunek przedstawia schemat układu zasilania silnika obcowzbudnego prądu stałego. Układ ten umożliwia

Praca nawrotna silnika, którą umożliwia pokazany układ, to kluczowy aspekt w wielu zastosowaniach przemysłowych. Układy elektryczne pozwalające na zmianę kierunku obrotów są niezwykle ważne w maszynach, które muszą wykonywać ruchy w obie strony, na przykład w suwnicach czy dźwigach. W praktyce, realizuje się to poprzez odpowiednie przełączanie kierunku przepływu prądu w uzwojeniach silnika. W omawianym schemacie mamy do czynienia z przełączaniem biegunowości, co pozwala na odwrócenie obrotów silnika. Jest to standardowa metoda wykorzystywana w układach sterowania silnikami prądu stałego. Z mojego doświadczenia, takie rozwiązania są nie tylko efektywne, ale też stosunkowo łatwe do wdrożenia i utrzymania, co czyni je popularnymi w przemyśle. Warto też zwrócić uwagę na aspekty bezpieczeństwa – zastosowanie odpowiednich zabezpieczeń, takich jak blokady mechaniczne i elektryczne, jest istotne, aby uniknąć niepożądanych skutków szybkiej zmiany kierunku obrotu. Jest to zgodne z normami takimi jak PN-EN 60204-1, które określają wymagania dotyczące bezpieczeństwa maszyn. Dlatego też, rozumienie i umiejętność zastosowania takich układów jest nieocenionym atutem każdego technika czy inżyniera w dziedzinie automatyki i robotyki.
