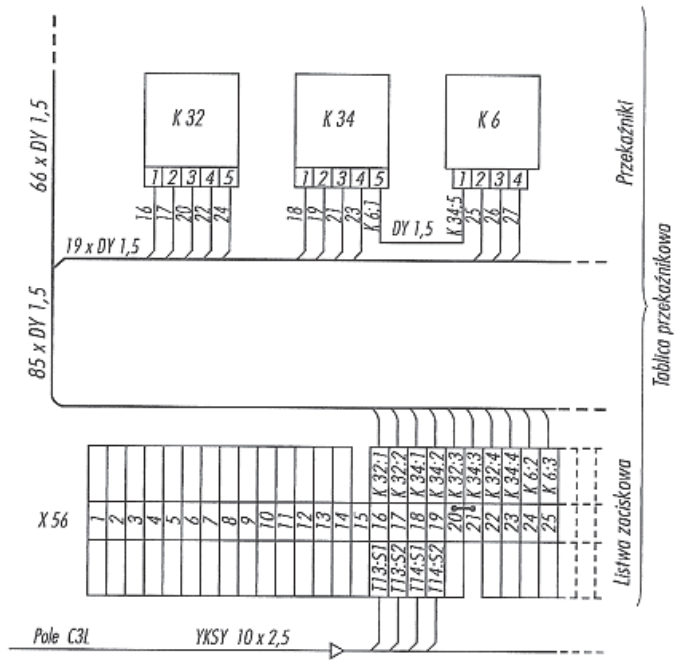

Na rysunku zamieszczono fragment schematu połączeń wewnętrznych tablicy przekaźnikowej. Które stwierdzenie, dotyczące sposobu połączenia zacisków przekaźników z zaciskami listwy zaciskowej, jest prawdziwe?

To, że zacisk 2 przekaźnika K 32 jest połączony z zaciskiem 17 listwy zaciskowej, wynika bezpośrednio z analizy schematu. W projektach elektrycznych kluczowe jest, aby wszystkie połączenia były zgodne ze schematem, co zapewnia bezpieczeństwo i poprawne działanie całego układu. W tym przypadku, schemat jasno pokazuje to połączenie, co wskazuje na konwencjonalne podejście do łączenia elementów w tablicach przekaźnikowych. Takie podejście minimalizuje ryzyko pomyłek i ułatwia późniejszą diagnostykę oraz konserwację. Praktyczne zastosowanie tej wiedzy to umiejętność szybkiego czytania schematów i identyfikowania kluczowych połączeń, co jest codziennością w pracy elektryka. Ważne jest również, aby zawsze stosować się do standardów branżowych, takich jak DIN czy IEC, które definiują sposoby łączenia i opis schematów elektrycznych. To nie tylko zwiększa efektywność pracy, ale również zapewnia jej zgodność z normami bezpieczeństwa.
