ELE.01 · pytanie #200

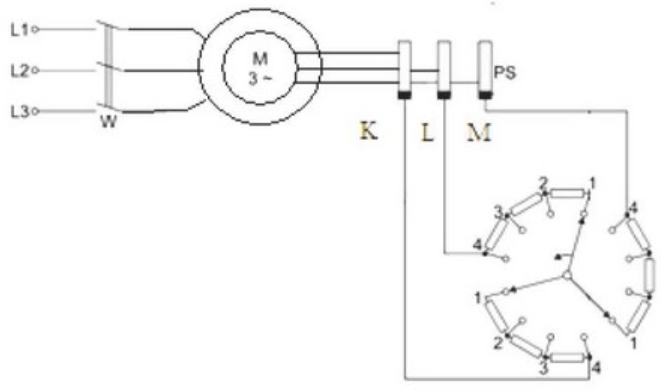

Na rysunku przedstawiono schemat układu zasilania i sterowania silnika

- Apierścieniowego z rozrusznikiem rezystancyjnym.
- Bpierścieniowego z przełącznikiem obrotów lewo-prawo.
- Cklatkowego z regulacją prędkości.
- Dklatkowego z przełącznikiem gwiazda-trójkąt.
Poprawna odpowiedź: A. pierścieniowego z rozrusznikiem rezystancyjnym.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Silnik pierścieniowy z rozrusznikiem rezystancyjnym to doskonały przykład zastosowania w miejscach, gdzie potrzebujemy kontrolować moment rozruchowy. Tego typu układ pozwala na płynny start, co jest niezwykle przydatne w przypadku dużych maszyn, np. dźwigów czy dużych wentylatorów, gdzie nagły start mógłby uszkodzić mechanizm. W schemacie widzimy, że uzwojenia stojana są podłączone do sieci, a w obwodzie wirnika znajdują się rezystory rozruchowe. Rezystory te są stopniowo odłączane w miarę jak silnik nabiera prędkości, co pozwala na zmniejszenie prądu rozruchowego. To rozwiązanie jest zgodne z dobrymi praktykami w inżynierii elektrycznej, gdzie dąży się do minimalizacji zużycia i ochrony sprzętu. Stosowanie takich układów nie tylko zwiększa żywotność urządzeń, ale też poprawia efektywność energetyczną, co ma znaczenie w kontekście zrównoważonego rozwoju.
