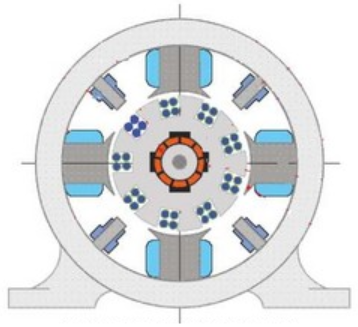

Na rysunku przedstawiono przekrój poprzeczny maszyny

Maszyna komutatorowa to bardzo ciekawy typ urządzenia elektrycznego, który jest szeroko stosowany w różnych aplikacjach, zwłaszcza tam, gdzie potrzebna jest regulacja prędkości. Przekrój takiej maszyny pokazuje wyraźnie obecność zespołu komutatorowego, który składa się z komutatora i szczotek. To właśnie te elementy umożliwiają zmianę kierunku prądu w uzwojeniach wirnika, co jest kluczowe do generowania momentu obrotowego. W praktyce stosuje się je w silnikach prądu stałego, ale także w niektórych generatorach. Z mojego doświadczenia wiem, że maszyny te, choć nieco bardziej skomplikowane w budowie niż ich indukcyjne odpowiedniki, oferują świetną kontrolę nad parametrami pracy, co jest nieocenione w aplikacjach przemysłowych. Standardy przemysłowe, jak np. IEC 60034, wskazują na ważność poprawnego doboru materiałów komutatora i szczotek, aby zapewnić długą żywotność urządzenia. Warto też wspomnieć, że w maszynach komutatorowych zużycie mechaniczne jest większe, więc regularna konserwacja i wymiana szczotek to klucz, aby działały bezawaryjnie.
