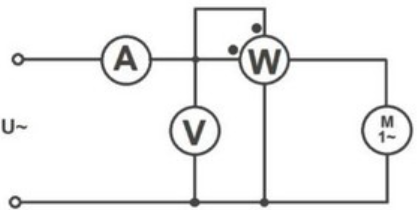

Na podstawie wyników pomiarów wykonanych w obwodzie, którego schemat przedstawiono na rysunku, oblicz współczynnik mocy silnika indukcyjnego jednofazowego. <br><br> <table><tr><th>Wielkość mierzona</th><th>Wynik pomiaru</th></tr><tr><td>Napięcie</td><td>230 V</td></tr><tr><td>Natężenie prądu</td><td>10 A</td></tr><tr><td>Moc czynna</td><td>1380 W</td></tr></table>

Obliczenie współczynnika mocy, czyli cosφ, wymaga zrozumienia, że jest to stosunek mocy czynnej (P) do mocy pozornej (S). Moc czynna to moc, która faktycznie wykonuje pracę, w naszym przypadku to 1380 W. Moc pozorna to iloczyn napięcia i prądu, czyli S = U * I, co daje 230 V * 10 A = 2300 VA. Aby obliczyć cosφ, dzielimy moc czynną przez moc pozorną: cosφ = P / S = 1380 W / 2300 VA ≈ 0,6. W praktyce współczynnik mocy jest kluczowy dla efektywności energetycznej. Silniki z wysokim cosφ są bardziej ekonomiczne, ponieważ mniej energii marnuje się na moc bierną. W przemyśle dążymy do jak najwyższego współczynnika mocy, często instalując kompensatory mocy biernej. To pozwala na zmniejszenie strat i poprawę stabilności sieci energetycznej. Moim zdaniem, zrozumienie tych zależności jest podstawą do efektywnego projektowania i zarządzania instalacjami elektrycznymi.
