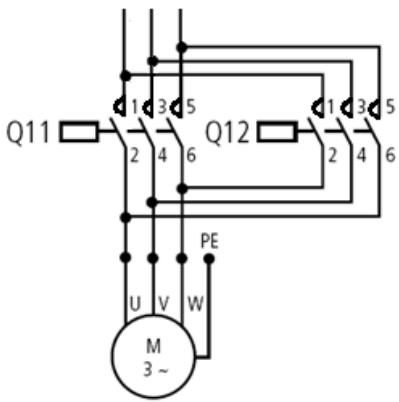

Układ zasilania silnika trójfazowego przedstawionego na rysunku umożliwia

Układ przedstawiony na schemacie to klasyczny przykład instalacji umożliwiającej hamowanie przeciwprądem silnika trójfazowego. W praktyce taki układ działa na zasadzie szybkiej zamiany dwóch faz zasilających silnik po wyłączeniu głównego stycznika (Q11) i jednoczesnym załączeniu stycznika hamowania (Q12). W efekcie silnik zaczyna działać jak generator, wytwarzając moment hamujący przeciwny do dotychczasowego kierunku obrotów. To bardzo skuteczna metoda szybkiego zatrzymywania maszyn wirujących, stosowana np. w dźwigach, suwnicach czy obrabiarkach, gdzie liczy się bezpieczeństwo i precyzja zatrzymania. Z mojego doświadczenia wynika, że często ignoruje się aspekty cieplne tej metody – podczas hamowania silnik pobiera prąd znacznie większy niż w normalnej pracy, co może prowadzić do jego przegrzania, dlatego zawsze warto przewidzieć odpowiednie zabezpieczenia termiczne. Według dobrych praktyk, po pełnym zatrzymaniu napięcie powinno być odłączone, by nie dopuścić do niepotrzebnego nagrzewania uzwojeń. To rozwiązanie uznaje się za zgodne z wieloma normami branżowymi (np. PN-EN 60204-1), które jasno określają warunki bezpiecznego hamowania maszyn napędzanych silnikami elektrycznymi. Moim zdaniem każdy technik automatyk powinien znać ten układ i rozumieć ryzyka związane z jego stosowaniem w praktyce.
