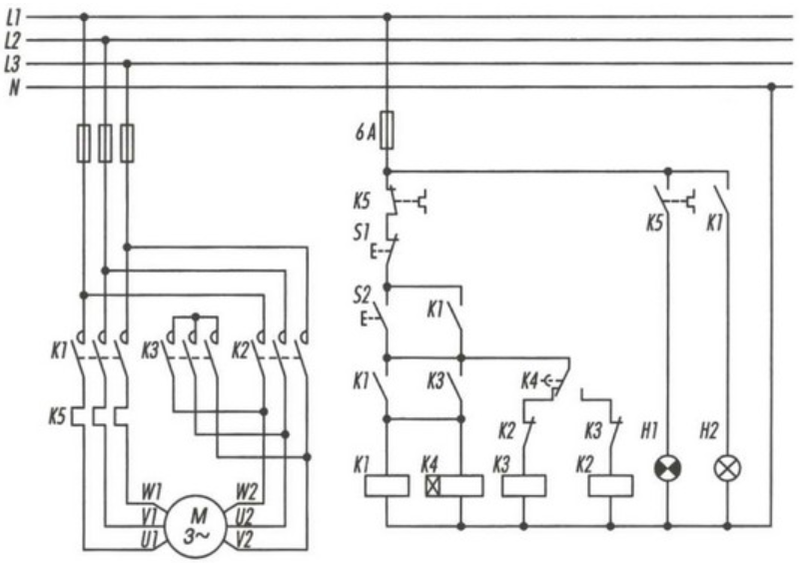

Jaki układ zasilania silnika indukcyjnego trójfazowego przedstawiono na schemacie?

Właściwie wybrałeś układ samoczynnego rozruchu gwiazda-trójkąt. To popularna metoda stosowana w przemyśle do ograniczenia prądu rozruchowego silników indukcyjnych trójfazowych. Zasada działania polega na tym, że silnik początkowo pracuje w konfiguracji gwiazdy, co pozwala na rozruch przy niższym napięciu fazowym i zredukowanym prądzie. Po osiągnięciu pewnej prędkości, przełącza się na trójkąt, co umożliwia pełne wykorzystanie mocy silnika. Praktyczne zastosowanie tego układu jest powszechne w maszynach takich jak pompy, wentylatory czy kompresory, gdzie ważne jest ograniczenie momentu rozruchowego. Standardy przemysłowe zalecają stosowanie tego rozwiązania dla silników dużej mocy, aby zmniejszyć zużycie sieci zasilającej. Dodatkowo, układ ten jest relatywnie prosty do implementacji i konserwacji, co czyni go popularnym wyborem w wielu aplikacjach przemysłowych.
