ELE.01 · pytanie #277

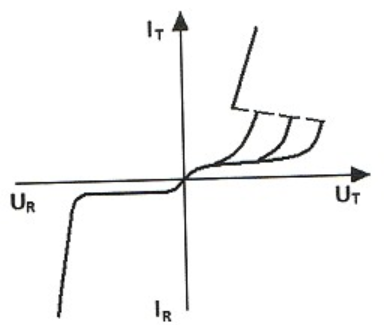

Na rysunku przedstawiono charakterystyki statyczne

- Adiody.
- Btyrystora.
- Cdiaka.
- Dtranzystora.
Poprawna odpowiedź: B. tyrystora.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Tyrystor, zwany również SCR (Silicon Controlled Rectifier), to kluczowy element w wielu aplikacjach sterowania mocą. Jego charakterystyka statyczna jest unikalna i przedstawia trzy główne stany: blokowania, przewodzenia i stanu zaniku przewodzenia. W stanie blokowania, tyrystor nie przewodzi prądu, co jest używane do kontroli przepływu energii. Po osiągnięciu napięcia przełączania, tyrystor gwałtownie przechodzi w stan przewodzenia, co jest widoczne na charakterystyce jako nagły wzrost prądu. To zjawisko wykorzystuje się w falownikach, które przekształcają prąd stały w przemienny oraz w regulatorach napięcia. Ważnym aspektem pracy tyrystora jest fakt, że po uruchomieniu wymaga on zmniejszenia prądu poniżej pewnego poziomu, by powrócić do stanu blokowania. Dzięki tej właściwości tyrystory są niezastąpione w aplikacjach takich jak sterowniki silników, gdzie precyzja i niezawodność są kluczowe. Dobrze zaprojektowany układ z tyrystorem potrafi poprawić efektywność energetyczną systemu, co jest zgodne z trendami zrównoważonego rozwoju w branży elektrotechnicznej.
