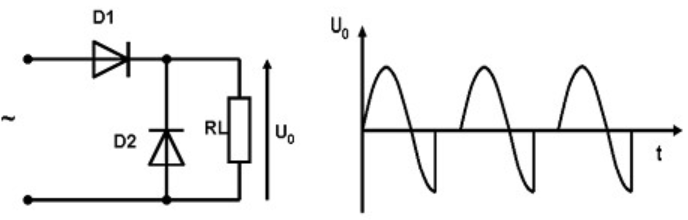

Jakie uszkodzenie wystąpiło w prostowniku z obciążeniem o charakterze rezystancyjno-indukcyjnym przedstawionym na rysunku, jeżeli w oscylogramie napięcia wyjściowego pojawiła się wartość ujemna?

Odpowiedź wskazująca na przerwę w diodzie D2 jest prawidłowa i zasługuje na szczegółowe wyjaśnienie. W układach prostowniczych z obciążeniem rezystancyjno-indukcyjnym dioda D2 pełni kluczową rolę jako dioda flyback, która jest odpowiedzialna za przewodzenie prądu indukowanego w momencie zaniku napięcia sieciowego. Jeśli dioda D2 jest uszkodzona (przerwa), prąd indukcyjny nie ma drogi do przepływu, co prowadzi do pojawienia się ujemnych pików napięcia na wyjściu. Jest to nie tylko zjawisko teoretyczne, ale również praktyczny problem, który można zaobserwować podczas analizy oscyloskopowej. W praktyce, brak diody D2 może prowadzić do uszkodzeń innych komponentów z powodu przepięć. Dlatego w standardach projektowych takich jak IEC i IEEE, zawsze zaleca się stosowanie diod zabezpieczających w obwodach z elementami indukcyjnymi. Ujemne napięcie na wyjściu jest zatem wyraźnym wskazaniem na problem z diodą D2, co jest zgodne z zasadami działania prostowników pełnookresowych.
