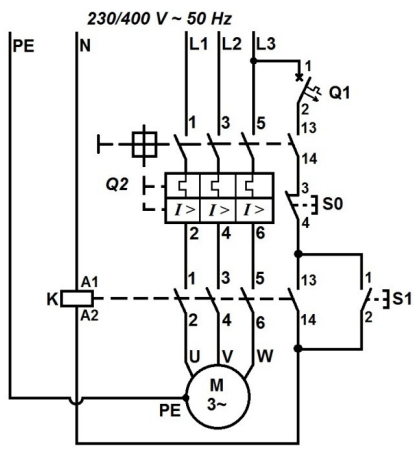

Które urządzenie elektryczne na schemacie zasilania silnika trójfazowego oznaczono symbolem Q2?

Wyłącznik silnikowy, oznaczony symbolem Q2 na schemacie, pełni kluczową rolę w ochronie silników elektrycznych przed przeciążeniami oraz zwarciami. Jest to urządzenie, które łączy w sobie funkcje wyłącznika nadprądowego oraz przekaźnika termicznego. Dzięki temu zapewnia kompleksową ochronę zarówno przed krótkimi spięciami, jak i długotrwałymi przeciążeniami, które mogłyby prowadzić do uszkodzenia silnika. W praktyce, wyłączniki silnikowe są standardem w instalacjach przemysłowych, gdzie niezawodność i bezpieczeństwo są priorytetami. Wyłącznik silnikowy umożliwia także ręczne załączanie i wyłączanie silnika, co jest nieocenione podczas konserwacji czy awarii. Zgodnie z normami, takimi jak PN-EN 60947, takie urządzenia są zaprojektowane, aby spełniać surowe wymagania dotyczące bezpieczeństwa, co zapewnia ich skuteczność i długotrwałą niezawodność. Moim zdaniem, opanowanie zastosowania wyłączników silnikowych to kluczowa umiejętność w pracy z układami zasilania silników.
