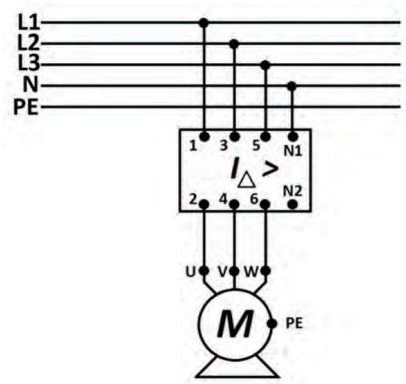

Określ, z którym elementem układu należy połączyć zacisk ochronny PE silnika trójfazowego pracującego w sieci TN-S, którego schemat przedstawiono na rysunku?

Prawidłową odpowiedzią jest połączenie zacisku ochronnego PE silnika trójfazowego z przewodem PE sieci. Dlaczego to jest tak istotne? Przewód ochronny PE (Protective Earth) jest kluczowy dla zapewnienia bezpieczeństwa użytkowania urządzeń elektrycznych. W układzie TN-S, który jest jednym z najczęściej spotykanych w nowoczesnych instalacjach, przewód ochronny PE jest oddzielony od przewodu neutralnego N już w punkcie rozdziału energii. To zapewnia lepszą ochronę przeciwporażeniową, ponieważ w razie awarii lub przebicia do masy, prąd upływowy ma bezpośrednią drogę do ziemi przez przewód PE. W praktyce oznacza to, że każda nieprzewidziana sytuacja, jak przebicie izolacji w silniku, jest szybko neutralizowana, minimalizując ryzyko porażenia prądem elektrycznym. Dobre praktyki branżowe, zgodne z normą PN-HD 60364, zalecają zawsze podłączenie przewodu ochronnego w pierwszej kolejności, jeszcze przed przewodami fazowymi i neutralnym podczas montażu urządzeń. To nie tylko kwestia przestrzegania standardów, ale też zapewnienia maksymalnego bezpieczeństwa i niezawodności instalacji elektrycznej. Moim zdaniem, zrozumienie i przestrzeganie tych zasad jest podstawą dla każdego elektryka.
