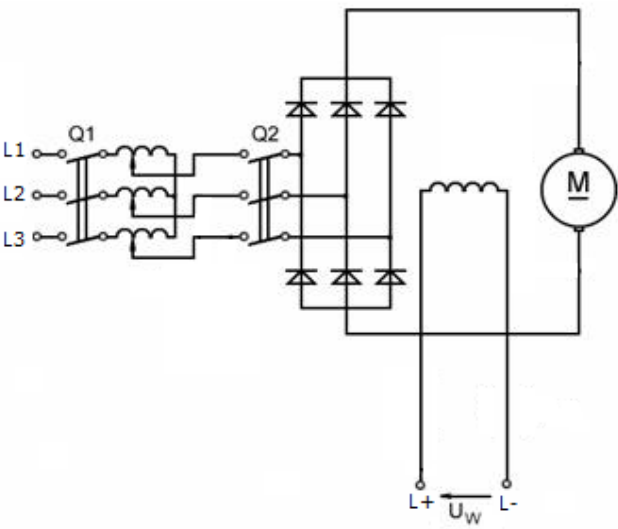

Układ zbudowany z elementów półprzewodnikowych występujący na przedstawionym schemacie jest to

Na przedstawionym schemacie mamy do czynienia z prostownikiem niesterowanym. Jest to jeden z najprostszych i najbardziej popularnych układów w elektronice, wykorzystywany do zamiany prądu przemiennego na prąd stały. W prostowniku niesterowanym, elementy półprzewodnikowe, takie jak diody, są używane do przewodzenia prądu tylko w jednym kierunku, co pozwala na uzyskanie napięcia stałego z napięcia przemiennego. Tego rodzaju układy są szeroko stosowane w zasilaczach różnych urządzeń elektronicznych, od prostych ładowarek po skomplikowane systemy zasilania. Standardowo, w takich układach stosuje się mostek Graetza, który składa się z czterech diod ułożonych w specyficzny sposób, by umożliwić przepływ prądu w każdym półokresie napięcia wejściowego. Dzięki temu uzyskujemy pełnofalowe prostowanie, co jest efektywniejsze niż prostowanie jednopołówkowe. W praktyce, prostowniki niesterowane są cenione za swoją prostotę, niezawodność i niskie koszty produkcji. Moim zdaniem, znając podstawowe zasady działania takich układów, można lepiej zrozumieć całą gamę zastosowań prądowych w elektronice, co jest nieocenione w codziennej pracy inżyniera.
