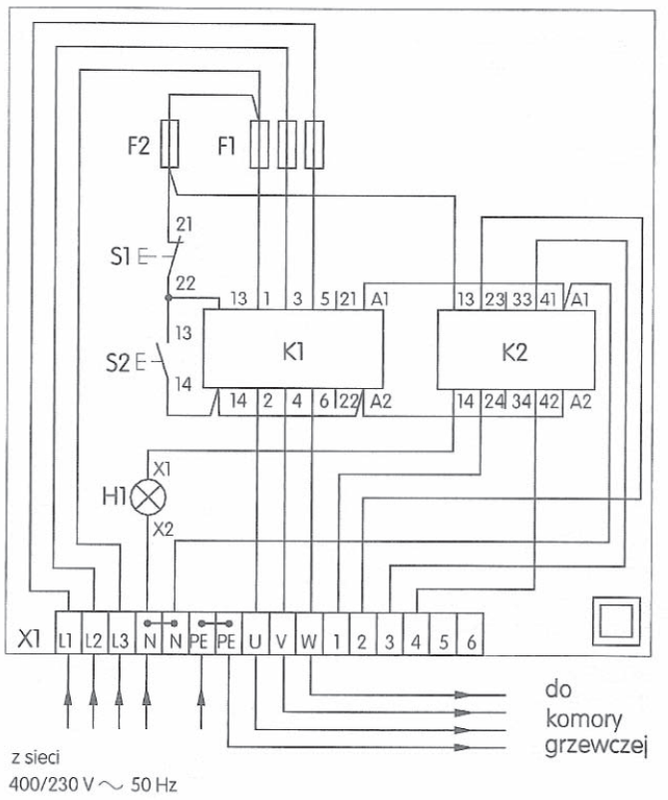

Z którym zaciskiem należy połączyć zacisk 42 stycznika K2 według przedstawionego schematu montażowego?

Zacisk 42 stycznika K2 powinien być połączony z 4 listwą zaciskową Xl. Jest to zgodne z normami projektowania układów sterowania, gdzie listwy zaciskowe pełnią rolę centralnych punktów połączeń. Styczniki, szczególnie w układach automatyki, są kluczowe dla zarządzania obwodami mocy i sterowania. Wybierając odpowiednią listwę zaciskową, zapewniasz poprawny przepływ sygnałów oraz prądów sterujących. Praktycznie, takie rozwiązanie ułatwia serwisowanie i modyfikacje układu, bo wszystko jest klarownie uporządkowane. Przy projektowaniu układu zawsze pamiętaj o zachowaniu przejrzystości i zgodności ze schematem, co jest podstawą w profesjonalnym podejściu do montażu elektrycznego. Moim zdaniem, jeśli dobrze rozumiesz takie połączenia, to jesteś na dobrej drodze do opanowania technik automatyki przemysłowej. Listwy zaciskowe są też często stosowane jako elementy bezpieczeństwa, ułatwiając izolowanie i diagnozowanie obwodów podczas pracy serwisowej.
