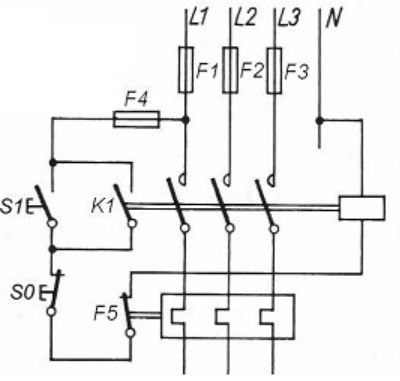

Na rysunku przedstawiono schemat układu zabezpieczenia silnika elektrycznego. W przypadku przeciążenia silnika i zadziałania bimetali nastąpi otwarcie

To pytanie dotyczy zrozumienia działania układów zabezpieczeń silnika elektrycznego, gdzie kluczową rolę odgrywa przekaźnik termobimetalowy, oznaczony jako F5. W sytuacji przeciążenia, bimetal w przekaźniku nagrzewa się i wygina, co prowadzi do otwarcia styku F5. To odłącza zasilanie od stycznika K1, co z kolei powoduje rozłączenie obwodu zasilającego silnik. Takie rozwiązanie jest powszechne i zgodne z normami przemysłowymi, ponieważ ochrona silnika przed przeciążeniem zapobiega jego uszkodzeniu termicznemu i przedłuża jego żywotność. W praktyce, zastosowanie przekaźników termobimetalowych to standard w większości układów przemysłowych, gdzie istotne jest zapewnienie ciągłości pracy maszyn i urządzeń. Dzięki temu można uniknąć kosztownych napraw i przestojów. Dodatkowo, takie zabezpieczenia mogą być zintegrowane z systemami automatyki przemysłowej, co umożliwia zdalne monitorowanie stanu silnika i szybkie reagowanie na awarie. Praktycznie każde przedsiębiorstwo przemysłowe stosuje takie rozwiązania zgodnie z zasadą najlepszych praktyk w inżynierii elektrycznej, gdzie priorytetem jest bezpieczeństwo i niezawodność.
