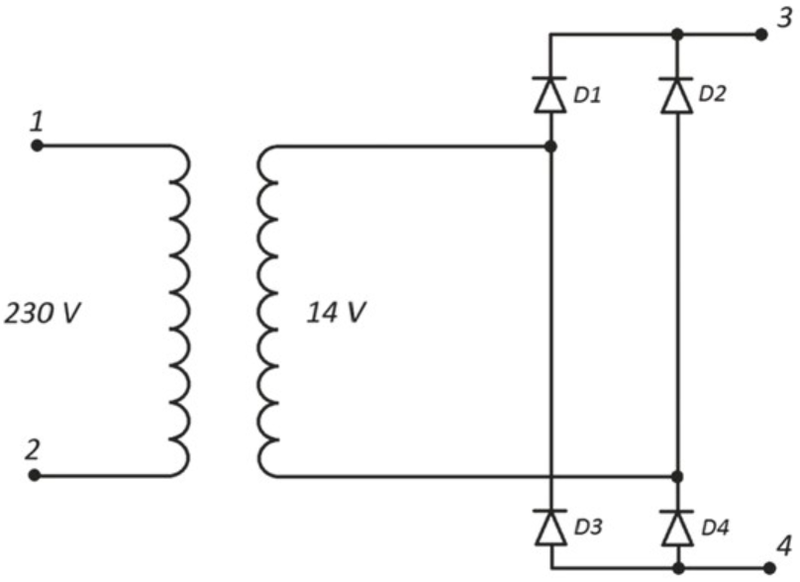

Których z wymienionych zakresów pomiarowych w multimetrze należy użyć przy wykonywaniu pomiaru napięcia zasilającego oraz napięcia wyjściowego w układzie, którego schemat przedstawiono na rysunku?

Transformator w układzie pełni funkcję zmniejszania napięcia z 230 V AC do 14 V AC, dlatego pomiar napięcia zasilającego pomiędzy zaciskami 1-2 wymaga zakresu AC 300 V. To standardowy zakres dla napięcia sieciowego, ponieważ napięcie przemienne może mieć wartość szczytową wyższą niż 230 V. Używając multimetru w trybie AC, unikamy ryzyka zniszczenia sprzętu przez napięcia przemienne i mierzymy bezpiecznie. Natomiast mostek prostowniczy (składający się z diod D1-D4) przekształca napięcie AC na DC. Dlatego napięcie wyjściowe między zaciskami 3-4 to napięcie stałe, które mierzymy w trybie DC z zakresem do 30 V. Mostki prostownicze są powszechnie używane w zasilaczach, a ich prawidłowe napięcie wyjściowe to klucz do ich wydajności. Zachowanie właściwych zakresów pomiarowych w multimetrze to nie tylko kwestia dokładności, ale i bezpieczeństwa oraz trwałości używanego sprzętu. Dobrą praktyką jest zawsze dobierać zakresy pomiarowe z zapasem, aby uniknąć ewentualnych uszkodzeń multimetra.
