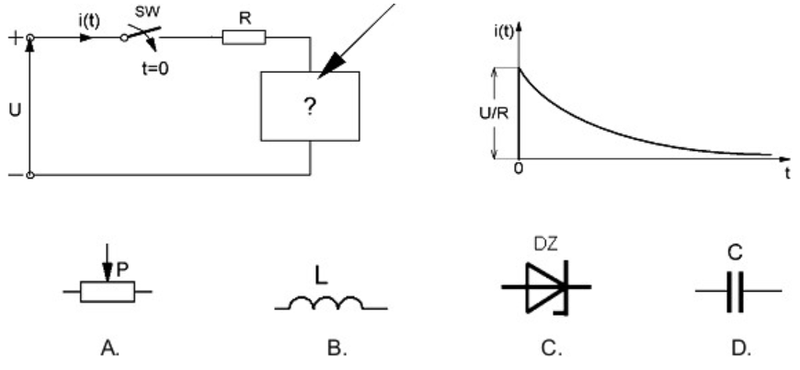

W obwodzie przedstawionym na rysunku, w chwili t=0 zamknięto przełącznik SW. Który element znajduje się w miejscu wskazanym strzałką, jeżeli natężenie prądu w obwodzie zmienia się według krzywej przedstawionej na wykresie?

Odpowiedź D jest prawidłowa, ponieważ krzywa przedstawiona na wykresie to typowy wykres dla rozładowania kondensatora przez rezystor, znany jako obwód RC (rezystor-kondensator). Po zamknięciu przełącznika, kondensator zaczyna się ładować, a prąd w obwodzie maleje wykładniczo, co idealnie pasuje do charakterystyki na wykresie. To zachowanie jest zgodne z równaniem i(t) = (U/R) * e^(-t/RC), gdzie i(t) to natężenie prądu w czasie t, U to napięcie początkowe na kondensatorze, R to rezystancja, a C to pojemność kondensatora. W praktyce, obwody RC są często używane w układach czasowych, filtrach dolnoprzepustowych i układach stabilizujących napięcie. Kondensatory mają zdolność do gromadzenia i uwalniania energii, co czyni je kluczowym elementem w wielu zastosowaniach elektronicznych. Dlatego zrozumienie ich zachowania w takich obwodach jest kluczowe dla projektowania i analizy układów elektronicznych.
