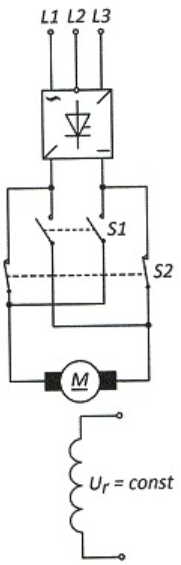

Na rysunku przedstawiono schemat układu pracy silnika obcowzbudnego prądu stałego zasilanego przez prostownik sterowany. Jaki będzie skutek wyłączenia stycznika S2 i załączenia stycznika S1 w tym układzie?

Wybór odpowiedzi o zmianie kierunku obrotów wirnika na przeciwny jest właściwy. W układzie z silnikiem obcowzbudnym, zmiana kierunku obrotów uzyskuje się przez zmianę połączeń uzwojeń. W tym przypadku, zmiana pozycji styczników S1 i S2 powoduje odwrócenie przepływu prądu w jednym z uzwojeń, co skutkuje zmianą biegunowości pola magnetycznego i w efekcie zmianą kierunku obrotów wirnika. To jest częste rozwiązanie stosowane w aplikacjach, gdzie wymagane jest szybkie i precyzyjne odwracanie kierunku obrotów, np. w systemach transportu taśmowego. Warto pamiętać, że standardy przemysłowe zalecają stosowanie odpowiednich zabezpieczeń przed przypadkowymi zmianami kierunku, aby zapobiec uszkodzeniom mechanicznym i elektrycznym. W praktyce, układy te często są wyposażone w dodatkowe mechanizmy ochrony, takie jak czujniki położenia czy blokady mechaniczne. Z mojego doświadczenia wynika, że kluczowe jest również regularne przeglądanie układu sterowania oraz szkolenie personelu w zakresie bezpiecznej obsługi maszyn, aby minimalizować ryzyko awarii i poprawić skuteczność działania systemu.
