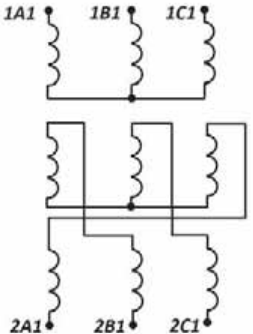

Rysunek przedstawia układ połączeń uzwojeń górnego i dolnego napięcia transformatora trójfazowego. Jest to układ połączeń

To, że wybrałeś odpowiedź Yz oznacza, że rozumiesz podstawowe zasady działania transformatorów trójfazowych. Układ Yz to konfiguracja, w której uzwojenia górnego napięcia są połączone w gwiazdę, a uzwojenia dolnego napięcia w zygzak. To połączenie jest używane w transformatorach dystrybucyjnych, gdzie zapewnia lepsze zrównoważenie obciążeń w sieci energetycznej. Układ Yz ma zdolność kompensowania asymetrii obciążeń, co jest jego dużym atutem w sieciach z nieregularnym obciążeniem. Dzięki połączeniu zygzakowemu można również lepiej tłumić harmoniczne, co jest istotne dla jakości dostarczanej energii. Standardy takie jak IEC i IEEE często zalecają tego typu konfiguracje w specyficznych zastosowaniach, gdzie niezawodność i stabilność są kluczowe. Jest to szczególnie przydatne w układach zasilania wrażliwego sprzętu elektronicznego lub w instalacjach przemysłowych, gdzie precyzyjne zarządzanie energią jest konieczne. Znajomość tych koncepcji jest istotna dla inżynierów elektryków, którzy muszą wiedzieć, jakie konfiguracje zastosować w zależności od wymagań systemu.
