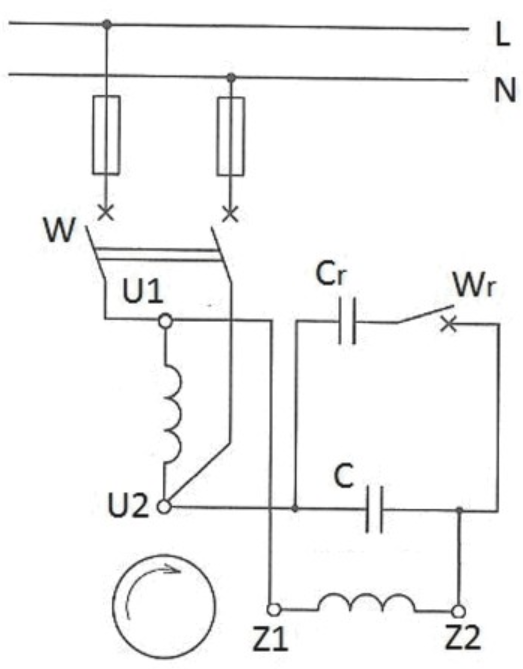

Na rysunku zamieszczono schemat układu połączeń jednofazowego silnika indukcyjnego z kondensatorem pracy i kondensatorem rozruchowym. Który element układu należy wymienić, jeżeli kondensator rozruchowy nie wyłącza się po osiągnięciu przez wirnik ustalonej prędkości obrotowej?

Wyłącznik Wr jest kluczowym elementem w układzie jednofazowego silnika indukcyjnego z kondensatorem rozruchowym. Jego zadaniem jest odłączenie kondensatora rozruchowego Cr po osiągnięciu przez wirnik ustalonej prędkości obrotowej. Dlaczego to takie ważne? Otóż kondensator rozruchowy jest używany tylko w momencie startu silnika. Po uzyskaniu odpowiedniej prędkości odłączenie go pozwala na uniknięcie przegrzania oraz zwiększa efektywność pracy silnika. Jeśli wyłącznik Wr zawiedzie i nie wyłączy kondensatora, silnik może być narażony na ryzyko awarii z powodu przeciążenia. W praktyce, w profesjonalnych instalacjach, zawsze dba się o to, aby wyłącznik Wr był w pełni sprawny. Regularne kontrole i wymiana uszkodzonych komponentów są standardową procedurą. Warto także pamiętać, że zastosowanie odpowiednich kondensatorów i wyłączników zgodnych z normami branżowymi, jak PN-EN 60252-1, to podstawa bezpiecznej i efektywnej pracy układów elektrycznych. Moim zdaniem, opanowanie tej wiedzy praktycznej to klucz do sukcesu w pracy z silnikami indukcyjnymi.
