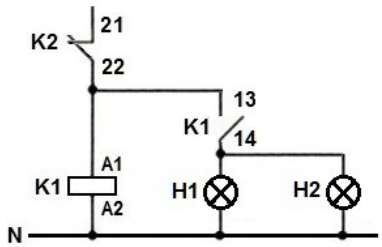

W układzie sterowania oświetleniem, którego fragment przedstawiono na rysunku, rezystancja zmierzona między punktami K2:22 i N wynosi ∞. Świadczy to na pewno o uszkodzeniu

Cewka przekaźnika K1 jest kluczowym elementem w układach sterowania. Gdy rezystancja między punktami K2:22 i N wynosi ∞, oznacza to, że obwód jest otwarty. W prawidłowo działającym układzie rezystancja powinna być niska, aby prąd mógł swobodnie przepływać. Cewka przekaźnika K1, będąc w stanie uszkodzonym, nie przewodzi prądu, co powoduje przerwę w obwodzie. Moim zdaniem, warto zawsze sprawdzić cewkę, gdy spotykasz się z nieskończoną rezystancją, bo to częsty winowajca. W praktyce, cewki przekaźników są często przyczyną problemów w systemach z powodu przeciążeń lub przepięć. Dlatego warto, by technicy regularnie sprawdzali ich stan. Stosowanie dobrych praktyk, takich jak wykorzystanie zabezpieczeń przeciwprzepięciowych, może znacząco przedłużyć żywotność cewki. Wiedza o tym, jak działają przekaźniki i ich cewki, jest nieoceniona dla każdego, kto pracuje z układami elektrycznymi.
