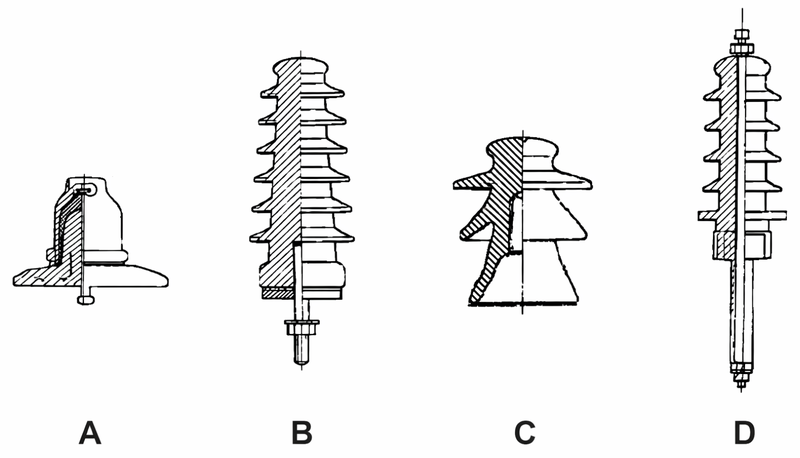

Na którym rysunku przedstawiono izolator kołpakowy wysokiego napięcia?

Izolator kołpakowy jest kluczowym elementem w infrastrukturze przesyłu energii elektrycznej, szczególnie w liniach wysokiego napięcia. Na rysunku A widzimy charakterystyczny kształt tego izolatora. Izolatory te są zaprojektowane, by wytrzymać duże różnice potencjałów bez przepływu prądu, co chroni urządzenia przed przebiciem. Praktyczne zastosowanie izolatorów kołpakowych obejmuje instalacje na liniach napowietrznych, gdzie ich konstrukcja zapewnia skuteczne odprowadzanie wody deszczowej i zanieczyszczeń, co z kolei redukuje ryzyko upływności powierzchniowej. Warto zaznaczyć, że standardy branżowe, takie jak normy IEC, określają wymagania dotyczące wytrzymałości mechanicznej i elektrycznej tych elementów. Z mojego doświadczenia wynika, że izolatory kołpakowe są niezastąpione w miejscach narażonych na trudne warunki atmosferyczne, dzięki swojej odporności na wpływ środowiska. Ich instalacja i konserwacja wymaga specjalistycznej wiedzy, co jest też kluczowym elementem w edukacji w zakresie techniki elektroenergetycznej.
