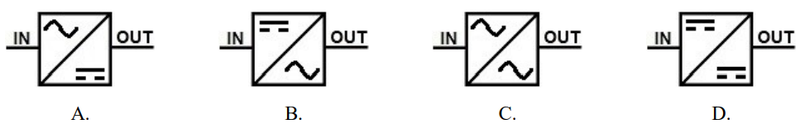

Na którym rysunku przedstawiono symbol oznaczający na schemacie blokowym prostownik?

Prostownik to urządzenie, które zamienia prąd zmienny (AC) na prąd stały (DC). Symbol prostownika na schemacie blokowym, tak jak w przypadku odpowiedzi A, często przedstawia się jako prostokąt z falą sinusoidalną na wejściu i prostą linią na wyjściu. Jest to standardowe oznaczenie używane w elektrotechnice. Prostowniki są kluczowe w wielu zastosowaniach, na przykład w zasilaczach urządzeń elektronicznych. W praktyce, używa się ich w ładowarkach do baterii czy w zasilaczach komputerowych, gdzie konieczne jest zamienienie prądu przemiennego dostarczanego przez sieć na prąd stały, potrzebny do zasilania komponentów elektronicznych. W układach elektronicznych często stosuje się mostki prostownicze, które zapewniają efektywne przetwarzanie prądu przy minimalnych stratach energii. Odpowiednie dobranie prostownika i jego komponentów, takich jak diody czy kondensatory filtrujące, jest kluczowe dla niezawodności i efektywności działania całego układu.
