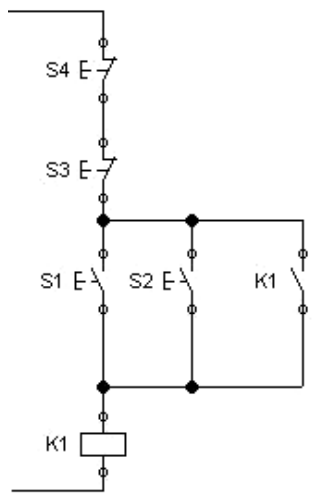

Które przyciski sterujące muszą zostać naciśnięte w celu załączenia stycznika pracującego w układzie pokazanym na schemacie, a które w celu jego wyłączenia? <br><br> <table><tr><td>Załączenie</td><td>S1 lub S2</td><td>jednocześnieS1 i S2</td><td>S1 lub S2</td><td>jednocześnieS1 i S2</td></tr><tr><td>Wyłączenie</td><td>jednocześnieS3 i S4</td><td>jednocześnieS3 i S4</td><td>S3 lub S4</td><td>S3 lub S4</td></tr><tr><td></td><td>A.</td><td>B.</td><td>C.</td><td>D.</td></tr></table>

Odpowiedź C jest poprawna, ponieważ w pokazanym układzie, do załączenia stycznika K1 wystarczy naciśnięcie jednego z przycisków S1 lub S2. Schemat pokazuje równoległe połączenie tych przycisków, co oznacza, że załączenie któregokolwiek z nich zamknie obwód i włączy stycznik. Jest to typowe rozwiązanie w układach sterowania, gdzie chcemy umożliwić uruchomienie urządzenia z kilku miejsc. W praktyce stosuje się to np. w przemysłowych liniach produkcyjnych, gdzie różni operatorzy mogą włączyć maszynę niezależnie od siebie. Do wyłączenia stycznika konieczne jest naciśnięcie S3 lub S4, które są również połączone równolegle. Dzięki temu, podobnie jak w przypadku załączenia, wyłączenie można zrealizować z kilku punktów kontrolnych. Takie rozwiązania są zgodne z dobrymi praktykami projektowania układów sterowania, zapewniając elastyczność i bezpieczeństwo. Przy projektowaniu takich systemów warto pamiętać o wymaganiach dotyczących bezpiecznego zatrzymania urządzenia, zgodnie z normami bezpieczeństwa maszyn, jak PN-EN ISO 13850.
