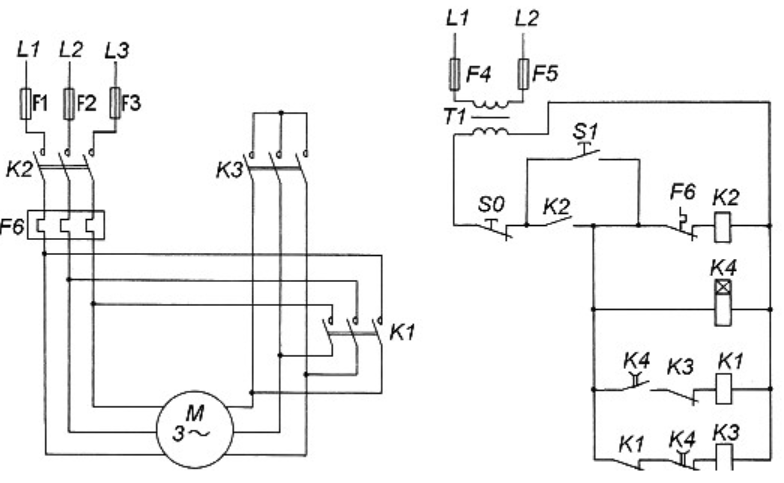

Rysunek przedstawia schematy obwodu głównego i obwodu sterowania silnika klatkowego z samoczynnym przełącznikiem gwiazda-trójkąt. Po załączeniu przycisku S1 oraz zadziałaniu przekaźnika K4 następuje kolejno:

Wybrałeś poprawną odpowiedź! Przełącznik gwiazda-trójkąt jest powszechnie stosowanym rozwiązaniem w celu zmniejszenia prądu rozruchowego silników klatkowych. Gdy przycisk S1 zostaje załączony, a przekaźnik K4 zadziała, początkowo silnik zostaje podłączony w konfiguracji gwiazdy, co pozwala na zmniejszenie napięcia fazowego i prądu rozruchowego. To jest kluczowe, gdyż zmniejsza obciążenie sieci elektrycznej oraz redukuje ryzyko uszkodzenia silnika. Po określonym czasie, gdy silnik osiągnie prędkość bliską znamionowej, następuje przełączenie na trójkąt, co umożliwia pełne wykorzystanie mocy silnika. Ważne jest, aby odpowiednie opóźnienie czasowe było ustawione pomiędzy etapami przełączy, co zapewnia płynność działania i bezpieczeństwo. Ten sposób rozruchu jest zgodny z dobrymi praktykami branżowymi i standardami, takimi jak IEC 60947 dotyczące aparatury łączeniowej i sterowniczej. Dodatkowo, zastosowanie takiego przełącznika pozwala na efektywne zarządzanie zużyciem energii, co jest ważne w perspektywie ekologicznej. Moim zdaniem, zrozumienie tych podstawowych zasad działania pozwala lepiej projektować i obsługiwać układy elektryczne w praktyce.
