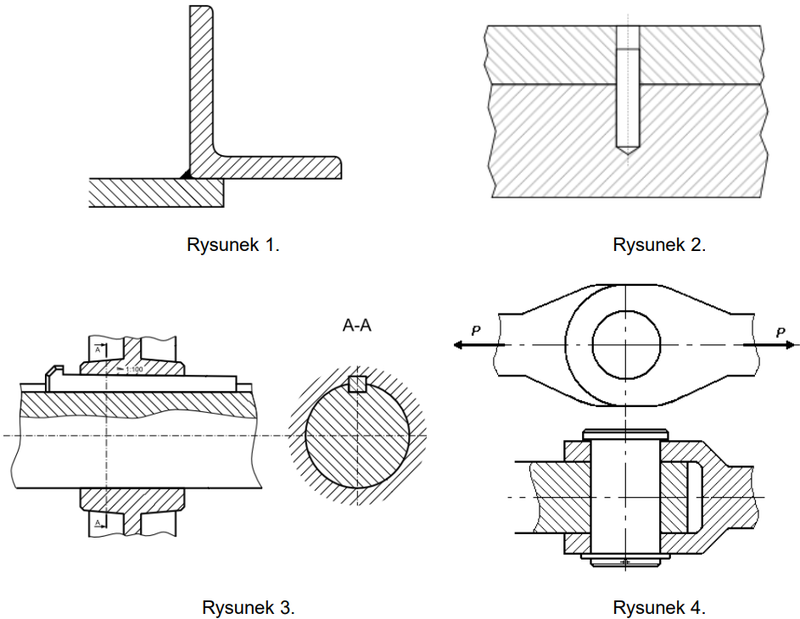

Na którym z rysunków jest przedstawione połączenie klinowe?

Połączenie klinowe, ukazane na rysunku 3, jest jednym z powszechnie stosowanych rozwiązań w mechanice. Umożliwia przenoszenie momentu obrotowego między dwoma elementami, zazwyczaj wałem i piastą. Klin działa na zasadzie klina, który klinuje się pomiędzy tymi elementami, co jest skuteczne w wielu zastosowaniach przemysłowych. Przykładowo, w maszynach rolniczych często wykorzystuje się kliny do montażu kół na osiach, co pozwala na łatwą wymianę w przypadku zużycia. Co więcej, stosuje się to rozwiązanie w napędach maszyn, takich jak przekładnie. Jest to zgodne z normami ISO dotyczącymi połączeń mechanicznych, które podkreślają znaczenie bezpieczeństwa i trwałości takich połączeń. Połączenia klinowe są cenione za swoją stabilność i prostotę montażu, choć warto pamiętać, że wymagają precyzyjnego wykonania gniazd klina dla uniknięcia luzów. Dzięki tym cechom, kliny są nieodzowne w wielu branżach przemysłu, od motoryzacji po budowę maszyn, ciesząc się uznaniem za swoje niezawodne działanie.
