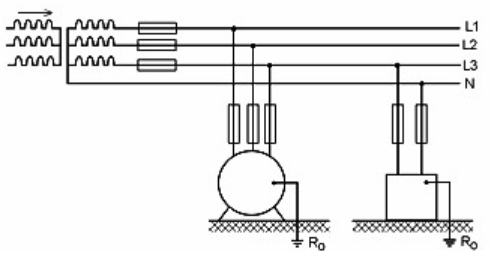

Na rysunku przedstawiono schemat funkcjonalny układu sieciowego IT. Który system ochrony przeciwporażeniowej zastosowano w układzie?

System IT charakteryzuje się tym, że punkt neutralny transformatora nie jest bezpośrednio uziemiony, co odróżnia go od systemów TT czy TN. Uziemienie ochronne w systemie IT polega na połączeniu obudów urządzeń z uziomem, co zapewnia ochronę przed porażeniem w przypadku uszkodzenia izolacji. System ten jest szczególnie przydatny tam, gdzie ciągłość zasilania jest krytyczna, na przykład w szpitalach czy przemyśle chemicznym. Z mojego doświadczenia, takie układy stosuje się, gdy chcemy zminimalizować skutki pierwszego zwarcia doziemnego, a jednocześnie umożliwić szybkie wykrycie i naprawę uszkodzenia. Ważne jest też, by pamiętać o monitorowaniu izolacji, co jest standardową praktyką w takich instalacjach. Przy odpowiednim zaprojektowaniu i utrzymaniu, system IT zwiększa bezpieczeństwo oraz niezawodność zasilania, co jest kluczowe w wielu branżach.
