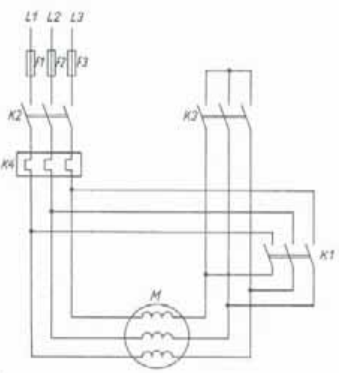

Na rysunku przedstawiono schemat obwodu głównego silnika klatkowego trójfazowego z przełącznikiem gwiazda-trójkąt. Jaka powinna być kolejność zadziałania styczników po uruchomieniu układu, aby stwierdzić, że układ działa zgodnie z dokumentacją?

Schemat przedstawia klasyczne rozwiązanie rozruchu silnika klatkowego trójfazowego przy użyciu przełącznika gwiazda-trójkąt. W praktyce, kolejność działania styczników jest tutaj kluczowa dla bezpieczeństwa oraz prawidłowego funkcjonowania urządzenia. Najpierw po uruchomieniu układu załączają się styczniki K2 i K3, co oznacza, że uzwojenia silnika zostają połączone w gwiazdę. Ten sposób połączenia obniża napięcie na poszczególnych uzwojeniach, a co za tym idzie – ogranicza prąd rozruchowy. To bardzo korzystne, bo chroni zarówno silnik, jak i całą instalację przed przeciążeniem. Po upływie określonego czasu (ustalonego najczęściej przez przekaźnik czasowy), następuje przełączenie – stycznik K3 zostaje wyłączony, a załącza się K1. Teraz uzwojenia są już połączone w trójkąt i silnik pracuje z pełną mocą. Taki schemat działania wynika z norm branżowych, np. PN-EN 60947, które jasno opisują wymagania dotyczące rozruchu dużych silników asynchronicznych. Moim zdaniem, dobrze jest znać nie tylko zasadę działania, ale i typowe błędy przy podłączaniu tych styczników – bo w instalacjach przemysłowych każdy drobiazg potrafi potem wywołać mnóstwo zamieszania. Przełącznik gwiazda-trójkąt stosuje się głównie tam, gdzie istotne jest ograniczanie obciążeń prądowych przy rozruchu, co potwierdzają nie tylko normy, ale i praktyka warsztatowa. Dlatego właśnie prawidłowa kolejność to: najpierw K2 i K3 (gwiazda), a potem KI i K2 (trójkąt).
