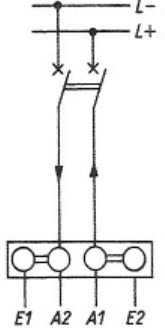

Jaką rolę pełni uzwojenie oznaczone symbolami E1 i E2 na przedstawionym schemacie podłączenia tabliczki zaciskowej silnika prądu stałego?

Uzwojenie oznaczone symbolami E1 i E2 w silniku prądu stałego pełni kluczową rolę w wytwarzaniu pola magnetycznego. To pole magnetyczne jest absolutnie niezbędne do prawidłowego działania silnika. Zasada działania silnika prądu stałego opiera się na interakcji między polem magnetycznym a prądem płynącym w uzwojeniu twornika. Kiedy prąd przepływa przez uzwojenie stojana, tworzy się pole magnetyczne, które oddziałuje z prądem w uzwojeniu twornika, generując moment obrotowy, co wprawia silnik w ruch. Dobre praktyki wskazują, że prawidłowe wytwarzanie pola magnetycznego jest kluczowe dla wydajności i efektywności energetycznej silnika. W kontekście przemysłowym, silniki z odpowiednio skonfigurowanym polem magnetycznym charakteryzują się lepszą kontrolą momentu obrotowego i wyższą sprawnością energetyczną, co jest niezwykle ważne w aplikacjach takich jak napędy maszyn czy systemy transportowe. Warto również wiedzieć, że regulacja strumienia magnetycznego umożliwia kontrolę prędkości obrotowej silnika, co jest podstawą dla wielu zaawansowanych systemów sterowania w automatyce przemysłowej. Moim zdaniem, zrozumienie tej zasady jest kluczowe dla każdego specjalisty zajmującego się mechatroniką czy elektrotechniką.
