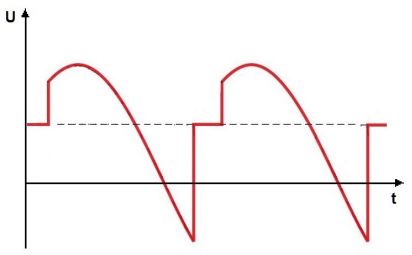

Na rysunku przedstawiono przebieg czasowy napięcia na zaciskach silnika

Widoczny na rysunku przebieg czasowy napięcia na zaciskach silnika to charakterystyka typowa dla silników prądu stałego zasilanych z prostownika sterowanego. Prostownik sterowany jest urządzeniem, które przekształca prąd przemienny na prąd stały, jednocześnie umożliwiając kontrolę wartości napięcia wyjściowego dzięki regulacji momentu włączenia tyrystorów. W praktyce taki system zasilania pozwala na precyzyjne sterowanie prędkością obrotową silnika, co jest kluczowe w wielu aplikacjach przemysłowych, takich jak napędy taśmociągów czy windy. Dodatkowo, stosowanie prostowników sterowanych pozwala na oszczędność energii oraz zwiększenie efektywności całego układu napędowego, co jest zgodne z nowoczesnymi standardami efektywności energetycznej. W przypadku zastosowania prostownika, możliwe jest również łatwe dostosowanie się do zmiennych warunków obciążenia, co czyni ten typ zasilania niezwykle uniwersalnym i elastycznym w użyciu.
