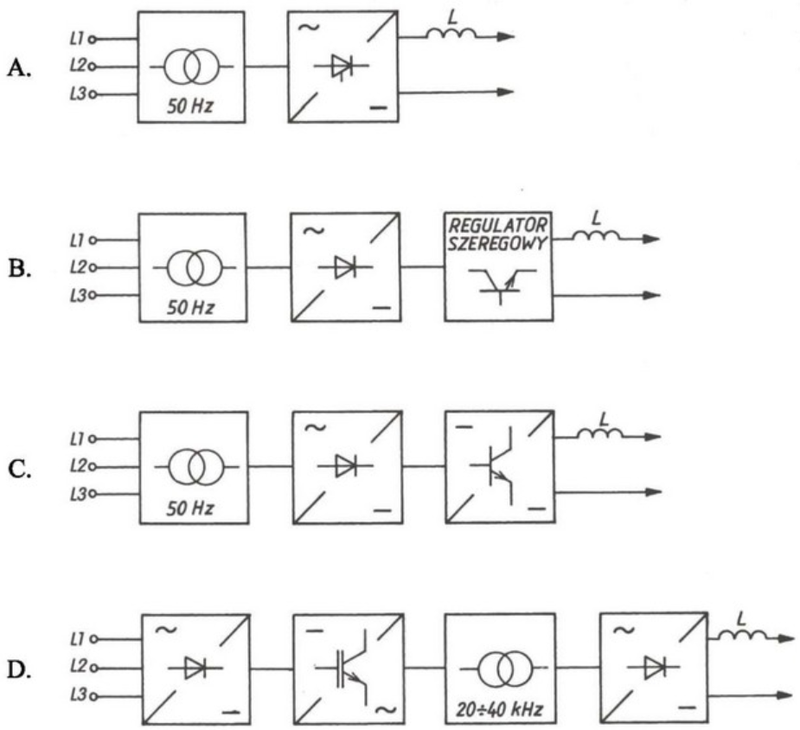

Na którym rysunku przedstawiono przekształtnik spawalniczy z prostownikiem diodowym i przerywaczemtranzystorowym?

Wybór odpowiedzi C jest prawidłowy, ponieważ ten diagram przedstawia przekształtnik spawalniczy z prostownikiem diodowym i przerywaczem tranzystorowym. Taki system rozpoczyna się od transformatora, który przekształca napięcie, a następnie prostownik diodowy zamienia prąd przemienny na stały. Następnie tranzystor działa jako przerywacz, kontrolując natężenie prądu, co jest kluczowe dla precyzyjnego spawania. Dzięki zastosowaniu tranzystora możliwa jest regulacja wyjściowego prądu spawania, co poprawia efektywność i jakość spoiny. W praktyce, taki układ jest stosowany w spawarkach inwertorowych, które są bardziej kompaktowe i energooszczędne w porównaniu do tradycyjnych spawarek transformatorowych. Spawarki inwertorowe oferują również lepszą kontrolę nad procesem spawania, co jest szczególnie ważne przy spawaniu różnych materiałów. Z mojego doświadczenia wynika, że te nowoczesne systemy są znacznie bardziej wydajne, a ich popularność rośnie ze względu na oszczędność energii i zdolność do pracy w trudnych warunkach.
