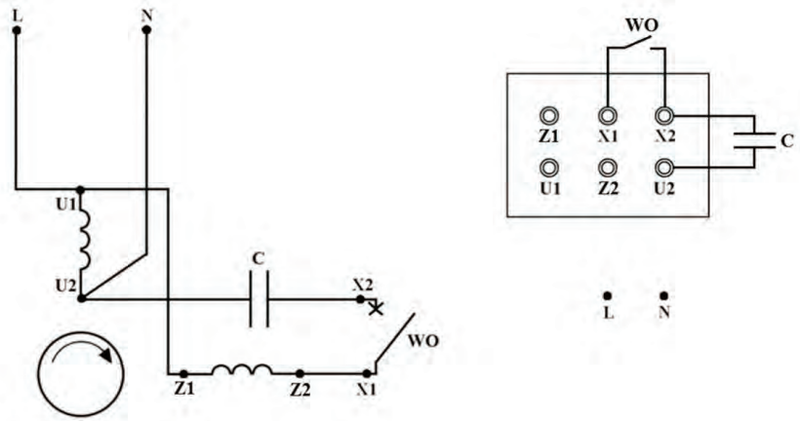

Na rysunku przedstawiono schemat przyłączenia do sieci silnika indukcyjnego jednofazowego. Które zaciski tabliczki zaciskowej silnika i sieci należy połączyć, aby uzyskać połączenie zgodne ze schematem?
- AU1-X1, U2-X2 oraz U1-L, U2-N
- BU1-Z1, Z2-X1 oraz Z1-L, X2-N
- CU1-Z1, Z2-X1 oraz U1-L, U2-N
- DX1-X2, U1-Z2 oraz Z1-L, U1-N
Poprawna odpowiedź: C. U1-Z1, Z2-X1 oraz U1-L, U2-N
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Ta odpowiedź jest prawidłowa, ponieważ właściwie odwzorowuje połączenie zacisków zgodnie z przedstawionym schematem. Silniki indukcyjne jednofazowe wymagają odpowiedniego podłączenia do sieci, aby działały prawidłowo i efektywnie. W tym przypadku, U1 powinno być połączone z Z1, co zapewnia prawidłowy przepływ prądu w uzwojeniu głównym. Podłączenie Z2 do X1 jest kluczowe dla uzwojenia pomocniczego i poprawnego działania kondensatora C, który tworzy przesunięcie fazowe potrzebne do rozruchu silnika. Połączenie U1 z L i U2 z N jest standardem w podłączaniu do sieci jednofazowej, gdzie L to linia fazowa, a N to neutralna. Dzięki temu silnik może pracować z pełną mocą i osiągać wymagane parametry pracy. W praktyce takie połączenia są stosowane w różnych urządzeniach AGD oraz w narzędziach elektrycznych, gdzie wymagana jest niezawodność i efektywność pracy. Prawidłowe podłączenie jest zgodne z normami bezpieczeństwa i zapewnia długotrwałe działanie silnika bez ryzyka uszkodzenia.
