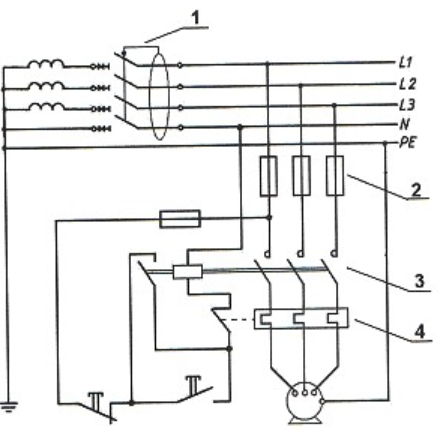

Na rysunku przedstawiono schemat instalacji elektrycznej zasilania silnika trójfazowego. Którą cyfrą oznaczono wyłącznik różnicowoprądowy na schemacie?

Wyłącznik różnicowoprądowy, oznaczony cyfrą 3 na schemacie, jest kluczowym elementem zabezpieczenia w instalacjach elektrycznych. Działa na zasadzie wykrywania różnicy prądów wpływających i wypływających z obwodu. Jeśli różnica przekracza ustaloną wartość, wyłącznik natychmiast odcina zasilanie, co zapobiega porażeniu prądem użytkownika oraz chroni instalację przed uszkodzeniami. Jest to szczególnie istotne w środowisku przemysłowym, gdzie ryzyko uszkodzeń sprzętu i zagrożeń dla pracowników jest zwiększone. Standardy, takie jak PN-EN 61008, określają wymagania dla takich urządzeń, kładąc nacisk na bezpieczeństwo i niezawodność. W praktyce, wyłącznik różnicowoprądowy powinien być regularnie testowany, co jest dobrą praktyką w utrzymaniu instalacji elektrycznej w należytym stanie. Warto też pamiętać, że obecność takiego zabezpieczenia jest obowiązkowa w wielu układach elektrycznych, co podkreśla jego znaczenie w ochronie życia i mienia. W moim doświadczeniu, dobrze dobrany i utrzymany wyłącznik różnicowoprądowy potrafi zapobiec wielu niebezpiecznym sytuacjom.
