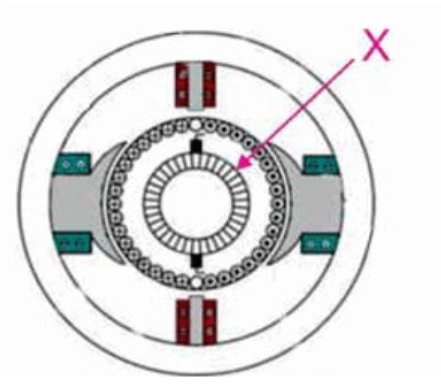

Symbolem X na rysunku oznaczono

Komutator to kluczowy element w konstrukcji silników elektrycznych prądu stałego. Pełni on rolę mechanicznego przełącznika, który zmienia kierunek przepływu prądu w uzwojeniach twornika, co z kolei zapewnia stały moment napędowy. Jest to bardzo sprytne rozwiązanie, bo pozwala na efektywne działanie silnika nawet przy zmieniających się warunkach pracy. Komutatory wykonane są z materiałów przewodzących, takich jak miedź, co zapewnia niskie straty energii. W praktyce znajdziesz je w wielu urządzeniach, od małych zabawek elektrycznych po duże maszyny przemysłowe. Dobre praktyki branżowe zalecają regularne sprawdzanie stanu komutatora, ponieważ zużycie może prowadzić do iskrzenia i ewentualnych awarii. Moim zdaniem, zrozumienie zasady działania komutatora to podstawa dla każdego inżyniera elektryka, ponieważ wpływa on na sprawność i niezawodność całego systemu.
