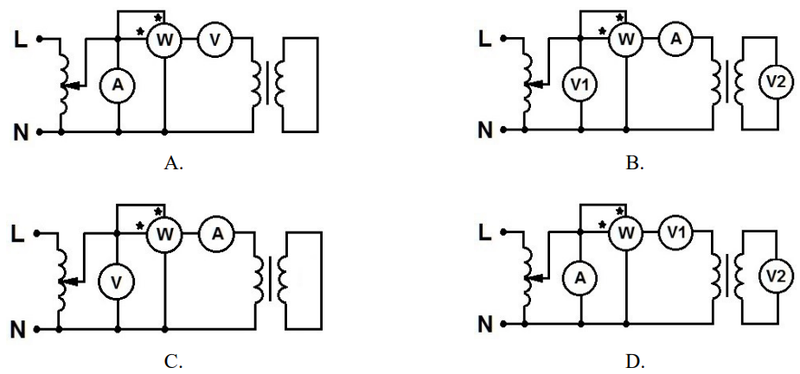

Na którym rysunku zamieszczono prawidłowy schemat układu do pomiaru parametrów zwarciowych transformatora?

Schemat przedstawiony na rysunku C jest prawidłowy, ponieważ dokładnie ilustruje sposób pomiaru parametrów zwarciowych transformatora. W układzie tym miernik prądu (amperomierz) jest umieszczony w obwodzie pierwotnym, co pozwala na precyzyjne mierzenie prądu zwarciowego. Z kolei miernik napięcia (woltomierz) jest podłączony równolegle do uzwojenia pierwotnego, co umożliwia dokładne określenie napięcia wejściowego podczas zwarcia. W praktyce, takie rozmieszczenie mierników zapewnia, że wyniki są dokładne i zgodne z rzeczywistymi parametrami pracy transformatora. Takie podejście jest zgodne z normami IEC, które określają standardy dla pomiarów elektrycznych w transformatorach. Odpowiedni pomiar parametrów zwarciowych jest kluczowy w ocenie stanu technicznego transformatora i może zapobiegać nieoczekiwanym awariom. Ponadto, znajomość tych parametrów pozwala na lepsze dostosowanie transformatora do wymagań systemu elektroenergetycznego, co jest szczególnie istotne w kontekście zarządzania sieciami wysokiego napięcia.
