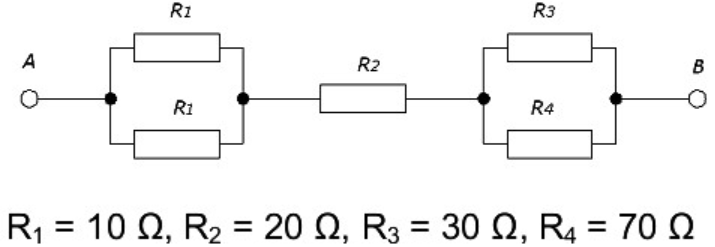

Oblicz rezystancję zastępczą widzianą z zacisków AB obwodu, którego schemat przedstawiono na schemacie.

Obliczenie rezystancji zastępczej w tym obwodzie wymaga zrozumienia, jak łączyć rezystory w szereg i równolegle. W pierwszym kroku mamy dwa rezystory R1 połączone równolegle. Dla rezystorów R1 = 10 Ω równolegle, stosujemy wzór 1/R_eq = 1/R1 + 1/R1, co daje R_eq = 5 Ω. Następnie dodajemy R2 = 20 Ω, które jest w szeregu z równoległą kombinacją, więc R_s1 = 5 Ω + 20 Ω = 25 Ω. Drugą część obwodu stanowi równoległe połączenie R3 = 30 Ω i R4 = 70 Ω. Tutaj, 1/R_eq = 1/R3 + 1/R4, co daje R_eq ≈ 21 Ω. Teraz, te dwa bloki (25 Ω i 21 Ω) są połączone w szeregu, co daje całkowitą rezystancję RAB = 25 Ω + 21 Ω = 46 Ω. Takie podejście pozwala nam dokładnie obliczyć rezystancję zastępczą, a także pokazuje, jak ważne jest rozumienie podstawowych zasad elektrycznych. Wiedza o łączeniu rezystorów jest kluczowa w projektowaniu i analizie obwodów, co jest istotnym elementem pracy każdego inżyniera elektroników.
