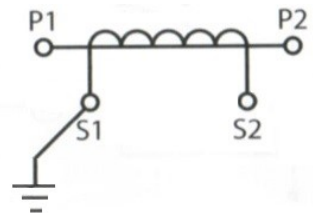

Urządzenie elektryczne, którego schemat uzwojeń zamieszczono na rysunku, umożliwia

Świetnie! Urządzenie, którego schemat uzwojeń widzisz, to przekładnik prądowy. Przekładniki prądowe są powszechnie używane w systemach elektroenergetycznych do pomiaru dużych prądów za pomocą amperomierzy o małym zakresie. Dzięki temu możliwe jest dokładne określenie wartości prądu płynącego w głównym obwodzie bez potrzeby stosowania dużych, nieporęcznych mierników. Przekładniki umożliwiają również izolację obwodów pomiarowych od wysokiego napięcia, co zwiększa bezpieczeństwo. Działa to na zasadzie indukcji elektromagnetycznej, gdzie prąd w pierwotnym uzwojeniu indukuje proporcjonalny prąd w wtórnym uzwojeniu, który jest mierzalny. Standardowe praktyki zalecają, aby przekładniki były kalibrowane regularnie, zapewniając dokładność pomiarów. Przekładniki są niezastąpione w ochronie i sterowaniu sieciami elektroenergetycznymi, a także w różnych aplikacjach przemysłowych i komercyjnych, gdzie dokładność i bezpieczeństwo są kluczowe.
