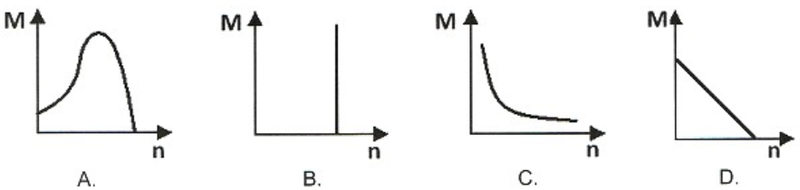

Na którym rysunku przedstawiono charakterystykę mechaniczną silnika szeregowego prądu stałego?

Odpowiedź C jest poprawna, ponieważ przedstawia charakterystykę mechaniczną silnika szeregowego prądu stałego. W silniku szeregowym moment obrotowy (M) jest odwrotnie proporcjonalny do prędkości obrotowej (n), co oznacza, że przy małych prędkościach moment jest wysoki, a przy dużych prędkościach maleje. Wynika to z faktu, że w przypadku silników szeregowych prąd uzwojenia wirnika i uzwojenia stojana jest ten sam. Przy niskich prędkościach prąd jest wysoki, co zwiększa moment obrotowy, natomiast przy wzroście prędkości prąd maleje, redukując moment. Takie właściwości sprawiają, że silniki szeregowe są często używane w aplikacjach, gdzie wymagane jest duże przyspieszenie, takich jak rozruszniki samochodowe czy narzędzia elektryczne. Dodatkowo warto zauważyć, że ze względu na tę charakterystykę, silniki szeregowe nie powinny pracować bez obciążenia, ponieważ mogą osiągnąć niebezpiecznie wysokie prędkości, co jest sprzeczne z dobrymi praktykami w branży. Kluczowe jest zrozumienie tego zachowania w kontekście zabezpieczeń oraz planowania konserwacji, co jest istotne w utrzymaniu efektywności i bezpieczeństwa urządzeń elektrycznych.
