ELE.01 · pytanie #652

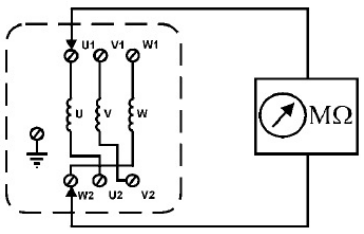

Na rysunku przedstawiono schemat do pomiaru rezystancji

- Aizolacji pomiędzy zaciskami uzwojeń silnika.
- Bizolacji pomiędzy zaciskami uzwojeń a korpusem silnika.
- Cpętli zwarciowej.
- Duzwójenia fazowego.
Poprawna odpowiedź: A. izolacji pomiędzy zaciskami uzwojeń silnika.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Pomiar rezystancji izolacji pomiędzy zaciskami uzwojeń silnika jest kluczowym elementem diagnostyki i utrzymania silników elektrycznych. Dzięki temu testowi można wykryć potencjalne przerwy lub uszkodzenia izolacji, które mogłyby prowadzić do zwarć i awarii. Izolacja jest jak płaszcz ochronny, który zabezpiecza przewody przed przepięciami i uszkodzeniami mechanicznymi. Praktycznie każda procedura konserwacji silników obejmuje taki pomiar, ponieważ pozwala on na wczesne wykrycie usterek, co z kolei wydłuża żywotność urządzenia i zmniejsza ryzyko kosztownych napraw. Z mojego doświadczenia wynika, że regularne wykonywanie takich testów zgodnie z normami, jak np. PN-EN 60204-1, jest nie tylko zalecane, ale wręcz konieczne dla zachowania bezpieczeństwa i niezawodności instalacji elektrycznych. Warto też wspomnieć, że w przypadku silników dużej mocy, nawet niewielkie zmiany rezystancji izolacji mogą wskazywać na poważne problemy strukturalne, które wymagają interwencji. Właściwa interpretacja wyników pomiarów i ich regularne monitorowanie może więc stanowić znaczącą wartość dodaną w procesie utrzymania ruchu.
