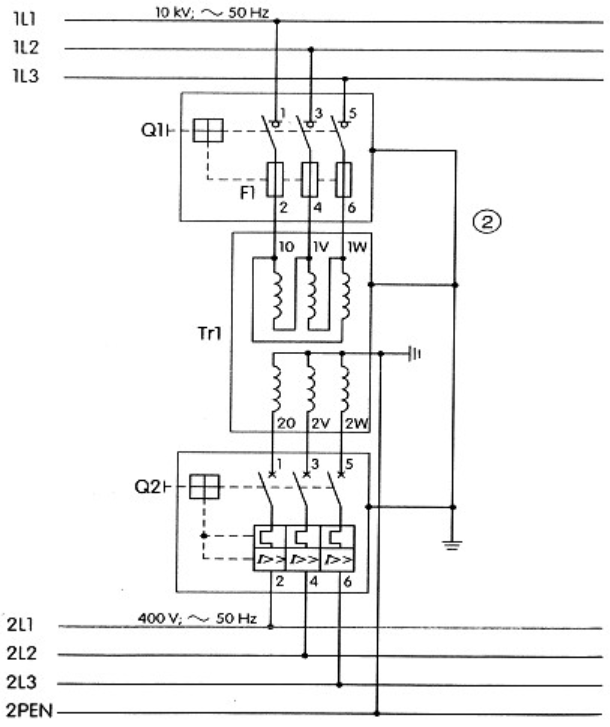

Transformator Tr1 przedstawiony na schemacie pracuje w układzie połączeń

Odpowiedź 'Dyn' jest prawidłowa, ponieważ na schemacie widać, że uzwojenie pierwotne transformatora Tr1 jest połączone w trójkąt (symbol Δ), natomiast uzwojenie wtórne jest połączone w gwiazdę z punktem neutralnym (symbol Y). Tego typu połączenie jest powszechnie stosowane w transformatorach zasilających, ponieważ pozwala na łatwe zasilanie odbiorników jednofazowych oraz trójfazowych. Dzięki punktowi neutralnemu można zapewnić stabilne napięcie fazowe, co jest kluczowe w przypadku zasilania sprzętu elektronicznego. W praktyce, takie połączenie umożliwia także redukcję harmonicznych w systemie zasilania, co jest zgodne z dobrymi praktykami w zakresie projektowania sieci elektrycznych. W systemach przesyłowych często stosuje się połączenia Dyn, aby zminimalizować wpływ składowych zerowych i poprawić jakość zasilania. Moim zdaniem, znajomość takich szczegółów może być bardzo przydatna w codziennej pracy inżyniera elektryka.
