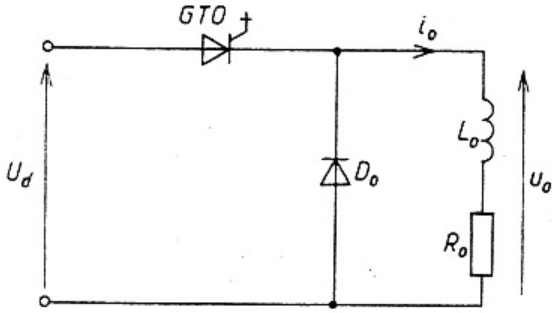

Na rysunku przedstawiono schemat układu energoelektronicznego

Przedstawiony schemat to faktycznie układ przerywacza prądu stałego, co jest doskonałym przykładem zastosowania w energoelektronice. Przerywacz prądu stałego (lub chopper) to urządzenie, które umożliwia regulację napięcia na wyjściu poprzez zmianę czasu przewodzenia tranzystora GTO. W tym schemacie, kluczowym elementem jest tranzystor GTO, który działa jak przełącznik, kontrolując przepływ energii do obciążenia. Przerywacze prądu stałego są szeroko stosowane w aplikacjach takich jak zasilanie silników prądu stałego, gdzie konieczna jest zmiana prędkości obrotowej. Dzięki przerywaczowi, można oszczędzać energię i poprawiać efektywność systemów zasilania. Standardy branżowe, takie jak IEEE, podkreślają znaczenie efektywnego zarządzania energią w systemach energoelektronicznych, a przerywacze są tutaj kluczowymi elementami. Warto zauważyć, że odpowiednie dobranie elementów takich jak dioda D0 i indukcyjność L0 w układzie, pozwala na minimalizowanie strat mocy i zapewnia płynność prądu, co jest istotne dla ochrony elementów przed uszkodzeniem i zwiększeniem żywotności całego układu.
