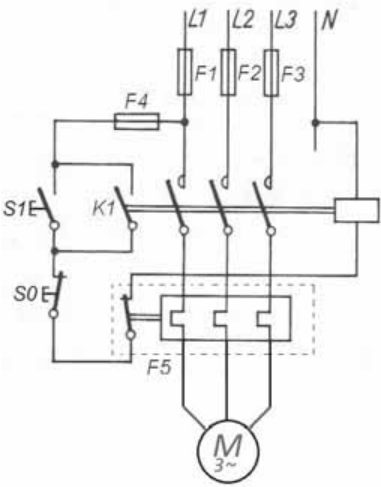

Jaką funkcję w układzie sterowania silnikiem indukcyjnym trójfazowym, którego schemat przedstawiono na rysunku, spełnia element oznaczony symbolem F5?

Element oznaczony jako F5 w układzie sterowania silnikiem trójfazowym pełni kluczową rolę w ochronie przed przeciążeniami. W praktyce oznacza to, że gdy silnik zaczyna pobierać zbyt duży prąd, co może być wynikiem przeciążenia mechanicznego, element ten przerwie obwód, zapobiegając uszkodzeniom silnika. Jest to istotne w kontekście zapewnienia długiej i bezawaryjnej pracy urządzeń. Zabezpieczenia przeciążeniowe są standartem w przemysłowych instalacjach elektrycznych i muszą spełniać określone normy, takie jak IEC 60947. Tego typu zabezpieczenie jest też powszechnie stosowane w aplikacjach, gdzie silniki są często uruchamiane i zatrzymywane, co zwiększa ryzyko przeciążeń. W dobrze zaprojektowanych układach często stosuje się je w połączeniu z zabezpieczeniami termicznymi, które monitorują temperaturę uzwojeń silnika. Chroni to nie tylko sam silnik, ale także całą instalację przed skutkami awarii, takimi jak pożary czy uszkodzenia mechaniczne.
